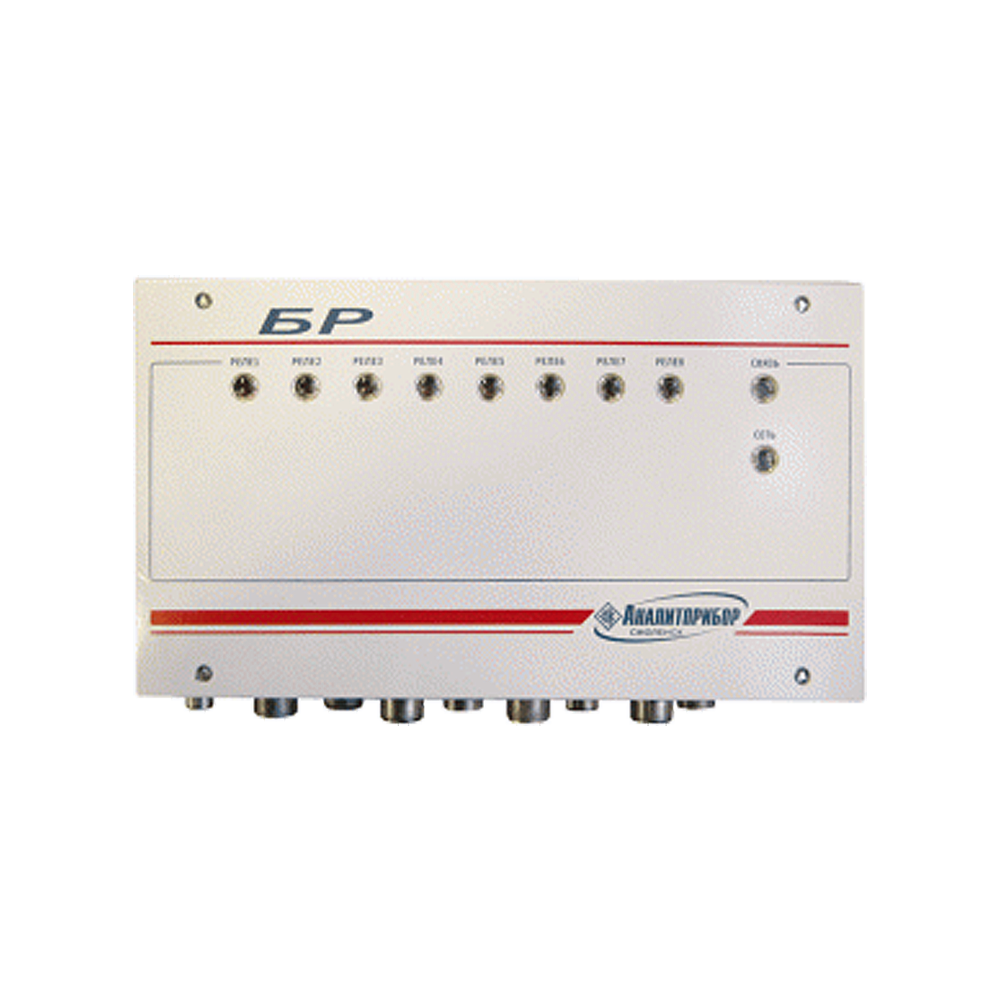

БР ИБЯЛ.423142.009 блок реле

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 42880,00 pуб.

Описание

Блок реле БР ИБЯЛ.423142.009 предназначается для коммутации периферийных исполнительных устройств по командам, которые поступают от ведущего устройства сети посредством интерфейса MODBUS RTU и монтируется вне взрывоопасных зон помещений и/или наружных установок.

Блок реле БР используется как элемент, входящий в систему контроля промышленных объектов (СКАПО) ИБЯЛ.424355.002.

Особенности блока реле БР ИБЯЛ.423142.009:

  • БР предназначается для применения в системах с шинной архитектурой.
  • Электропитание осуществляется напряжением 220 В.
  • Управление осуществляется программным путём оператором.
  • Произвольное задание порогов срабатывания для каждого датчика (группы датчиков) либо по команде пользователя с ПЭВМ.

Пороги сигнализации БР:

  • О замыкании реле по определенному каналу свидетельствует непрерывная световая индикация красного цвета («РЕЛЕ1»-«РЕЛЕ8»).
  • О нормальной работе блока свидетельствует зелёная световая индикация («сеть»).
  • Об отсутствии коммутации с ПЭВМ, длительностью более 1 минуты свидетельствует непрерывная красная световая индикация («связь»).
  • Наличие двухцветной индикации «связь» (зелёная - ожидание приёма, красная - при приеме/передаче пакета данных).

Характеристики

Значения

Время прогрева БР, мин., не более

5

Длина линии связи, км, не более

2

Номинальная мощность, Вт, не более

10

Количество каналов программно управляемых реле

8

(нагрузочная способность: 220 В; 2,5 А)

Скорость передачи данных, Бод

9600

Внимание! Блок реле БР используется только с БРС (ИБЯЛ.411111.036-01...-04).

Технические характеристики

Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP54
Питание ~ 220 В
Габариты 370×143×230 мм
Вес Не более 5 кг
