СКАПО системы контроля атмосферы промышленных объектов

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 512

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C2H2 Ацетилен, C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6O Спирт непредельного ряда (Аллиловый спирт), C5H10 Амилен (Циклопентан), C5H12O Пентан-1-ол (Спирт амиловый), C6H7N Аминобензол (Анилин), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), N2O4 диАзота тетраоксид (АТ, амил), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, RSH Метантиолы (Меркаптаны), SO2 Серы диоксид (Ангидрид сернистый), Бензин, Сумма горючих газов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Система СКАПО предназначена для непрерывного автоматического измерения в воздухе рабочей зоны помещений и открытых пространств содержания кислорода, вредных веществ, взрывоопасных газов и паров.

Область применения СКАПО - промышленные предприятия, объекты народно-хозяйственного назначения.

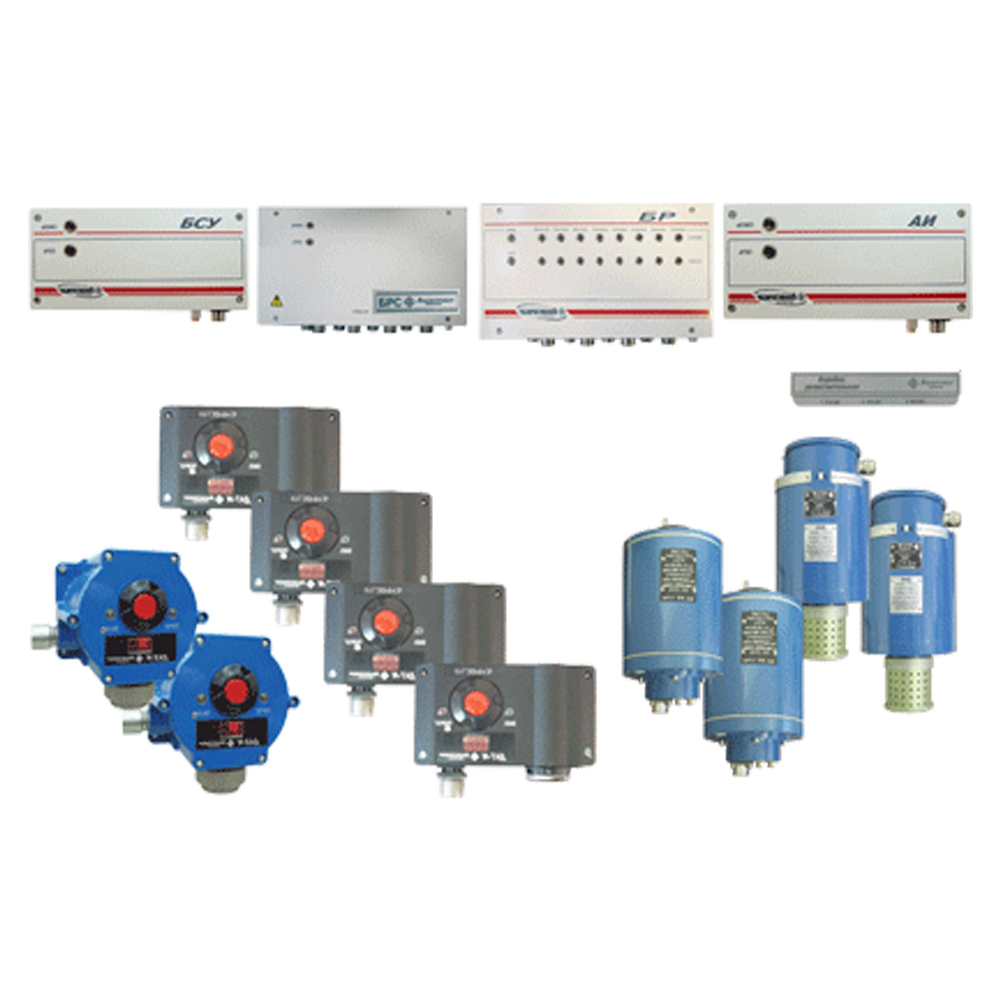

Система СКАПО состоит из:

  • Блока сигнализации и управления (БСУ).
  • Блока расширения и связи (БРС).
  • Блока реле (БР).
  • Адаптера интерфейса (АИ).
  • Коробки разветвительной.
  • Блока местной сигнализации (БМС).
  • ПЭВМ.
  • Датчиков-газоанализаторов (ДАК, ДАМ, ДАХ-М), датчиков-сигнализаторов (ДАТ-М, СТМ-30).
  • Пульта контроля (для контроля режимов работы составных частей системы).

Достоинства и отличительные особенности СКАПО с шинной архитектурой:

  • Структура системы позволяет контролировать до 512 потенциально опасных точек.
  • Широкий спектр контролируемых газов обеспечивается возможностью комплектования системы датчиками с различными принципами действия, в том числе оптико-абсорбционным и термомагнитным.
  • Инфракрасная технология измерения применяется в экстремальных условиях и позволяет использовать датчик ДАК даже в зонах, где каталитические яды нарушают нормальную работу термохимических сенсоров.
  • Все датчики имеют единый конструктив, что позволяет значительно упростить монтаж и эксплуатацию системы.
  • Возможность архивирования информации о состоянии объектов и имевших место аварийных ситуациях позволяет контролировать и протоколировать состояние загазованности.
  • Блоки реле позволяют управлять мощными исполнительными устройствами (аварийная вентиляция, сирены для оповещения персонала и населения и т. д.) с целью предотвращения или ликвидации аварийных ситуаций.

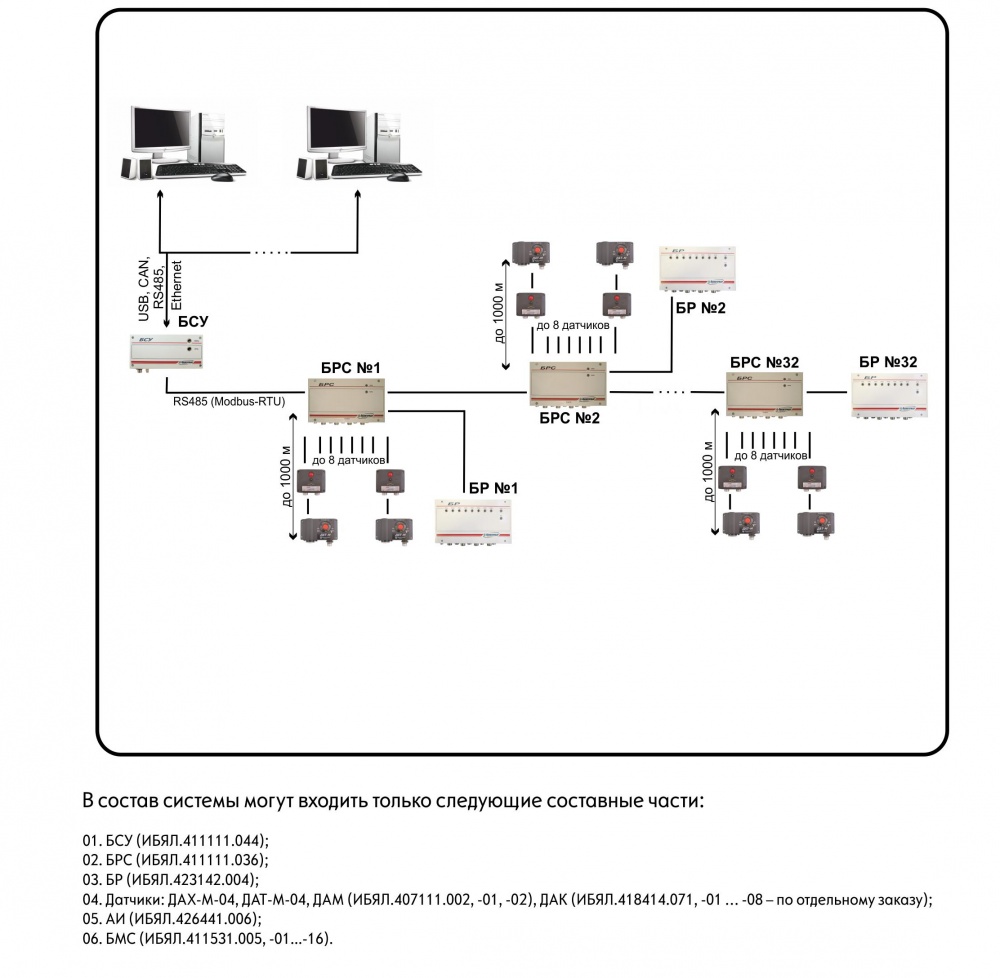

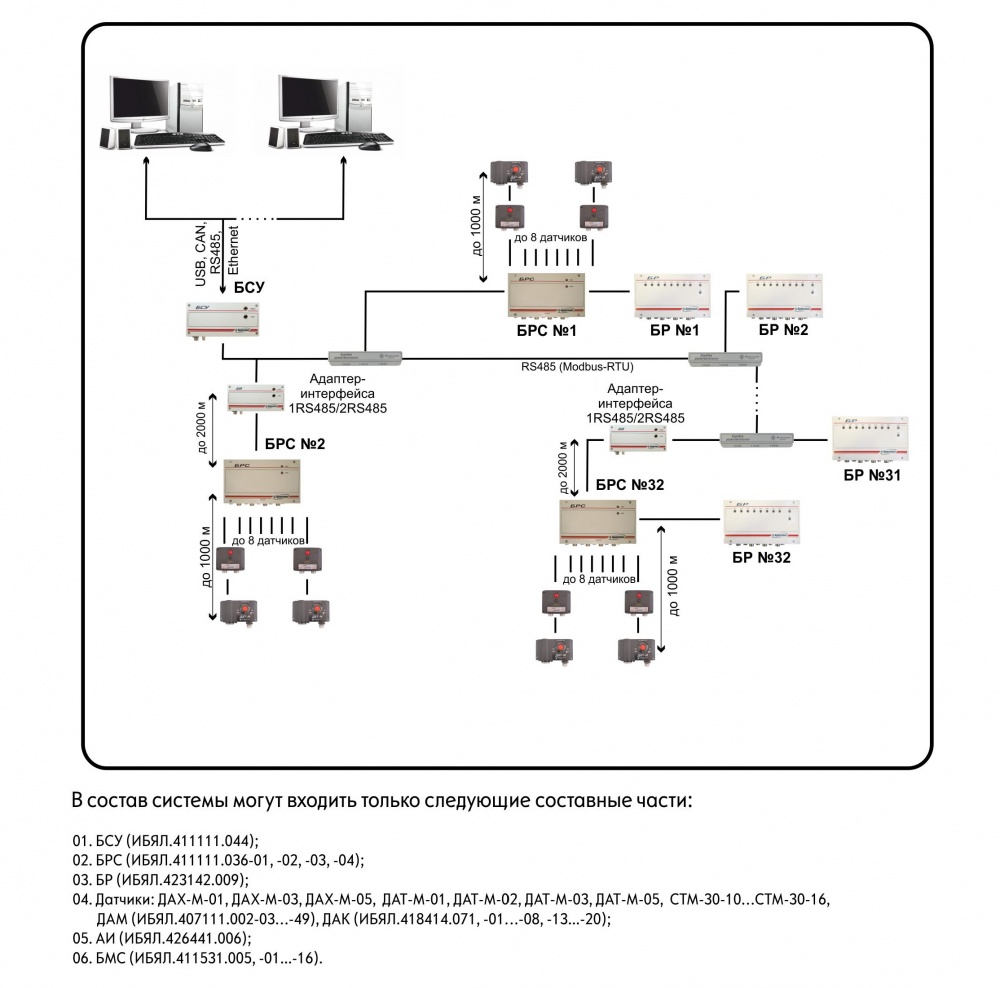

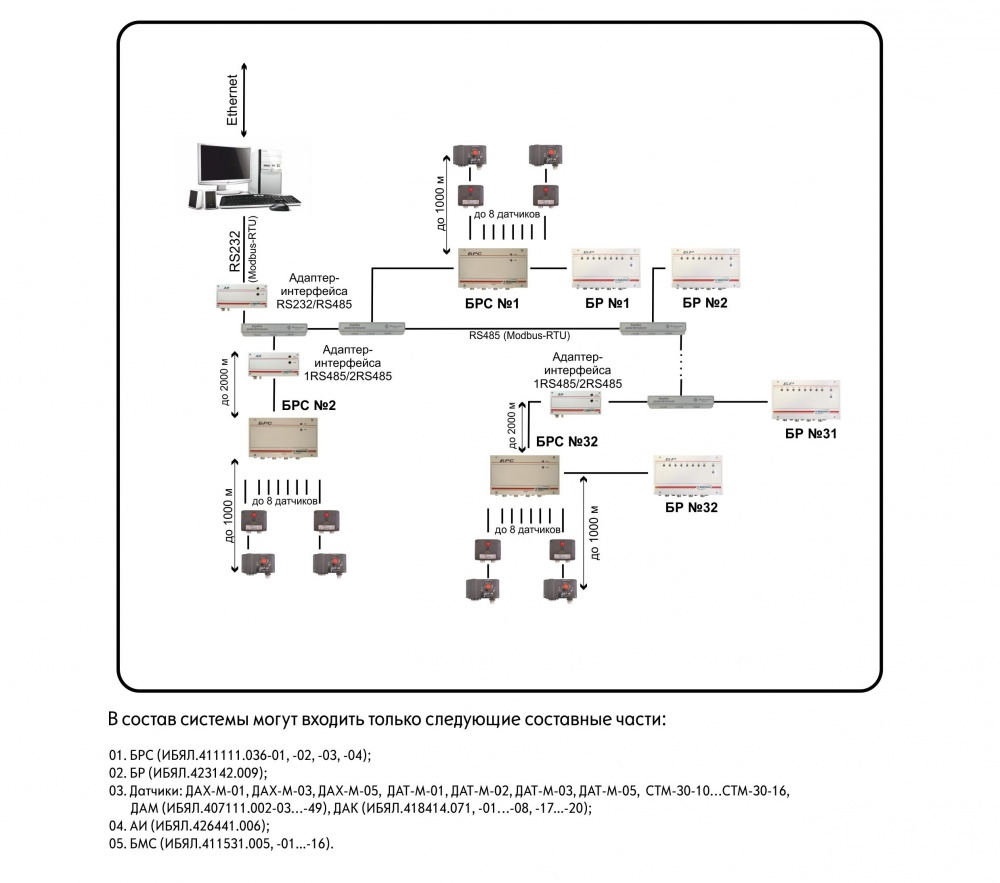

  • Возможность создания разветвленной системы сбора информации с произвольной конфигурацией топологии системы данных.
  • Возможность штатного подключения кнопок квитирования к БРС.
  • Возможность подключения БР в любом месте информационной сети, программирование срабатывания контактов реле от любого датчика или группы датчиков по любому установленному оператором уровню (три и более порогов срабатывания).
  • Возможность управления работой БР (включение - выключение реле) с клавиатуры центральной ПЭВМ.

Технические характеристики

Диапазоны измерений
O2 Кислород 0-30% об.; 0-10% об (ДАХ-М)
H2 Водород 0-100% об.
CH4 Метан 0-50% НКПР (ДАТ-М, СТМ); 0-100% НКПР (ДАК)
CH4 Метан 0-100% НКПР
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-1% об.
CO Углерода оксид (Угарный газ) 0-1500 мг/м3
H2S Дигидросульфид (Сероводород) 0-40 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0-20 мг/м3
Cl2 Хлор 0-25 мг/м3
NH3 Аммиак 0-2000 мг/м3
NO2 Азота диоксид 0-10 мг/м3
RSH Метантиолы (Меркаптаны) 0-5 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота) 5-30 мг/м3
Погрешность измерений
O2 Кислород Предел основной погрешности ±2,5% об.(ДАМ); ±0,9% об. (ДАХ-М); ±(0,3+0,02*Свх)% об.(ДАХ-М)
H2 Водород Предел основной погрешности ±5%
CH4 Метан Предел основной погрешности ±5,0% НКПР
CH4 Метан Предел основной погрешности ±(2,5+0,05*Свх)% НКПР
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) Предел основной погрешности ±5%
CO Углерода оксид (Угарный газ) Предел основной погрешности ±25%
H2S Дигидросульфид (Сероводород) Предел основной погрешности ±2 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) Предел основной погрешности ±2 мг/м3
Cl2 Хлор Предел основной погрешности ±25%
NH3 Аммиак Предел основной погрешности ±25%
NO2 Азота диоксид Предел основной погрешности ±0,5
RSH Метантиолы (Меркаптаны) Предел основной погрешности ±25%
HCL Гидрохлорид (Хлороводород, соляная кислота) Предел основной погрешности ±25%
Пороги сигнализации
  • По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).
  • По водороду (Н2) - устанавливается по заказу.
  • По метану (CH4) - 1-ый порог 7% НКПР, 2-ой порог 11% НКПР.
  • По пропану (С3H8) - 1-ый порог 7% НКПР, 2-ой порог 12% НКПР.
  • По диоксиду серы (SO2) - 1-ый порог 20 мг/м3, 2-ой порог 100 мг/м3.
  • По сероводороду (H2S) - 1-ый порог 10 мг/м3, 2-ой порог 40 мг/м3.
  • По сероводороду (H2S) - 1-ый порог 10 мг/м3, 2-ой порог 20 мг/м3.
  • По хлору (Cl2) - 1-ый порог 1 мг/м3, 2-ой порог 5 мг/м3.
  • По аммиаку (NH3) - 1-ый порог 20 мг/м3, 2-ой порог 100 мг/м3.
  • По диоксиду азота (NO2) - 1-ый порог 2 мг/м3, 2-ой порог 10 мг/м3.
  • По меркаптану (RSH) - 1-ый порог 1 мг/м3, 2-ой порог 4 мг/м3.
  • По соляной кислоте (HCl) - 1-ый порог 5 мг/м3, 2-ой порог 25 мг/м3.
Принцип работы Термохимический, термомагнитный, термокондуктометрический, оптико- абсорбционный
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Встроенный побудитель расхода
Выходные сигналы Токовый 4-20 мА
Климатическое исполнение УХЛ1
Диапазон рабочих температур

-40...+40°С (для БРС, БР, АИ, БМС, КР);

-30...+50°С (для ПК);

+10...+35°С (для ПЭВМ);

-25...+50°С (для БСУ);

-60...+50°С (для выносного датчика СТМ);

-20...+180°С (для выносного высокотемпературного датчика)

Исполнение по степени защиты IP54, IP65
Питание = 24 В

Стандартный комплект поставки

  • Система контроля атмосферы промышленных объектов СКАПО, в том числе:
  • Блок связи и управления БСУ.
  • Блок расширения и  связи БРС.
  • Блок реле БР (для работы с БРС ИБЯЛ.411111.036-01…04).
  • Блок реле БР (для работы с БРС ИБЯЛ.411111.036).
  • Блок местной сигнализации.
  • Адаптер интерфейсов АИ.
  • Коробка разветвительная.
  • Датчик-газоанализатор  ДАХ-М.
  • Датчик-газоанализатор ДАК.
  • Датчик-газоанализатор термомагнитный ДАМ.
  • Датчик-сигнализатор ДАТ-М.
  • Сигнализатор СТМ-30.
  • Эксплуатационные документы.

Дополнительная комплектация, опции

  • Пульт контроля ИБЯЛ.422411.005.
  • Дополнительно возможно комплектование системы сиренами, световым табло, кнопками квитирования, а также блоками местной сигнализации (БМС), позволяющими контролировать (световая и звуковая сигнализация) факт превышения загазованности на объекте в месте установки датчика.
