ЭССА-М газоанализаторы стационарные фотоионизационные

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 4

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2CL4 Тетрахлорэтилен (Перхлорэтилен), C2H3CL Хлорэтен (Винилхлорид), C2H4 Этен (Этилен), C2H6S Этантиол (Этилмеркаптан), C2H7N Этиламин, C3H6 Пропен (Пропилен), C3H6O2 Метилацетат, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H9N Триметиламин, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Этенилацетат (Винилацетат), C4H8 Изобутилен, C4H8O2 Этилацетат, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C5H12 Пентан, C6H5CL Хлорбензол, C6H5NO2 Нитробензол, C6H6 Бензол, C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H7CL Хлорметилбензол (Хлортолуол), C7H8 Метилбензол (Толуол), C7H14 Метилциклогексан (гексагидротолуол), C7H16 Гептан, CH3SH Метантиол (Метилмеркаптан), CH5N Метиламин (Монометиламин), CS2 Сероуглерод (Углерода дисульфид), H2S Дигидросульфид (Сероводород), NH3 Аммиак, Бензин, Гептановая фракция (Нефрас), Дизельное топливо, Керосин, Сумма углеводородов, Уайт-спирит

Маркировка взрывозащиты: 1ExibIIBT4Gb, 1ExibIIСT5GbХ, ExibGbIIB

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы ЭССА-М предназначены для измерения суммарной концентрации органических и неорганических веществ, в том числе углеводородов нефти (кроме метана, этана и пропана), спиртов, альдегидов, кетонов, эфиров, аммиака, сероуглерода и других соединений, с потенциалом ионизации ниже 10,6 эВ в воздухе рабочей зоны. С полным перечнем контролируемых веществ можно ознакомиться в Руководстве по эксплуатации.

Особенности газоанализаторов ЭССА-М:

  • Широкий перечень измеряемых веществ.
  • Блочная конструкция, позволяющая решить конкретную задачу.
  • Взрывозащищенное исполнение.
  • Время прогрева после включения - не более 30 минут.
  • ЭСАА-М имеют два порога сигнализации. Значения порогов определяются при заказе и могут быть изменены пользователем самостоятельно с помощью программы ЭССА, входящей в комплект поставки газоанализатора.
  • Световая сигнализация о превышении порогов для каждого измерительного преобразователя.
  • Средний срок службы газоанализатора – не менее 6 лет.
  • Гарантийный срок эксплуатации – 18 мес.
  • Газоанализатор ЭССА-М внесен в Государственный реестр средств измерений. Периодичность поверки – 1 год.

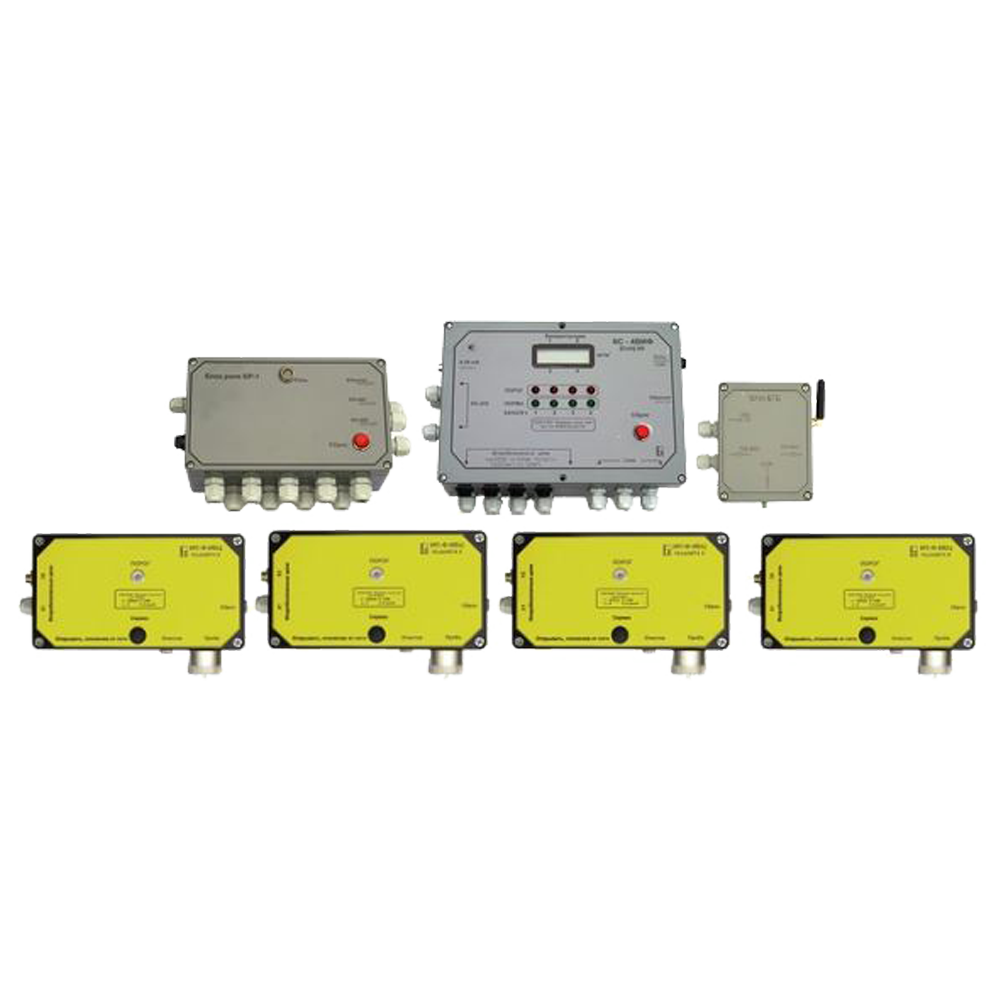

Конструктивно газоанализаторы ЭССА-М состоят из нескольких основных блоков:

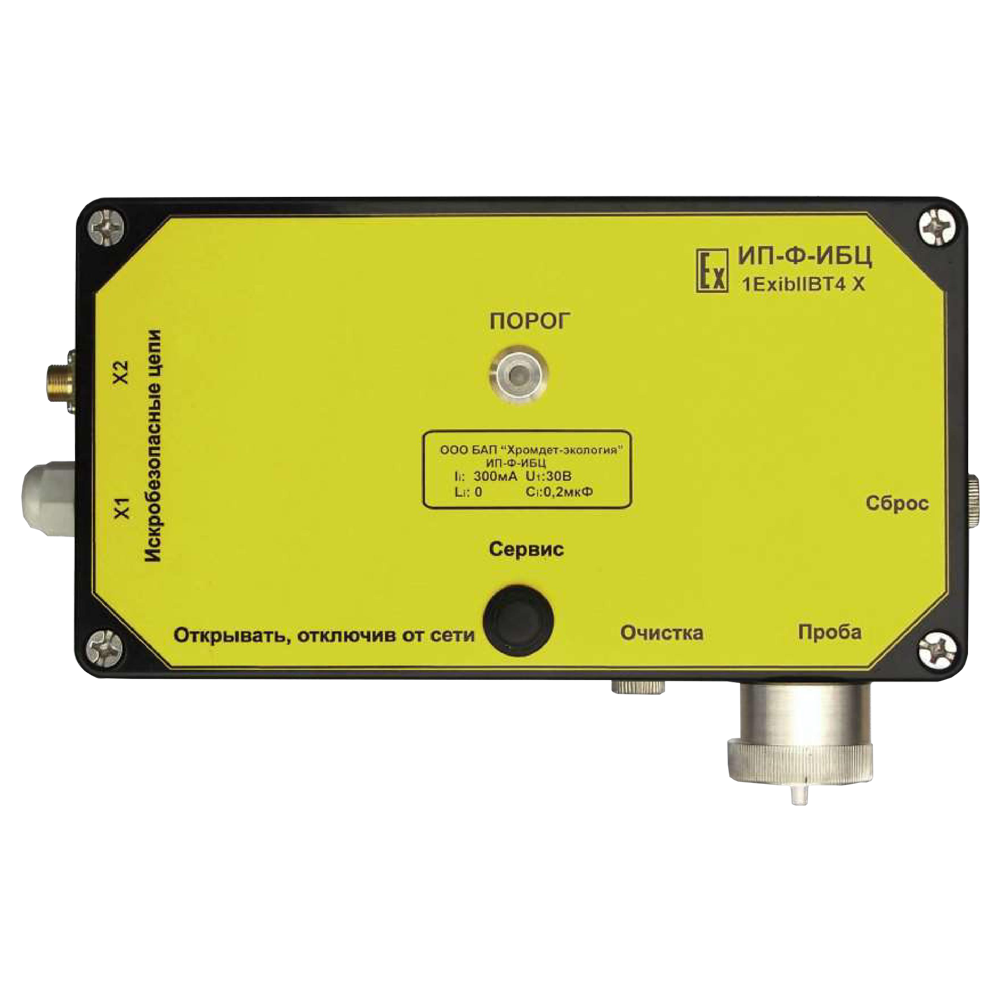

  • От одного до четырех измерительных преобразователей Ф-ИБЦ, предназначенных для измерения концентрации вредных веществ в воздухе и передачи сигнала блоку концентратора сигналов (КС). Измерительные преобразователи устанавливаются в зоне измерения и соединяются с блоком КС кабелями, образуя измерительный канал.

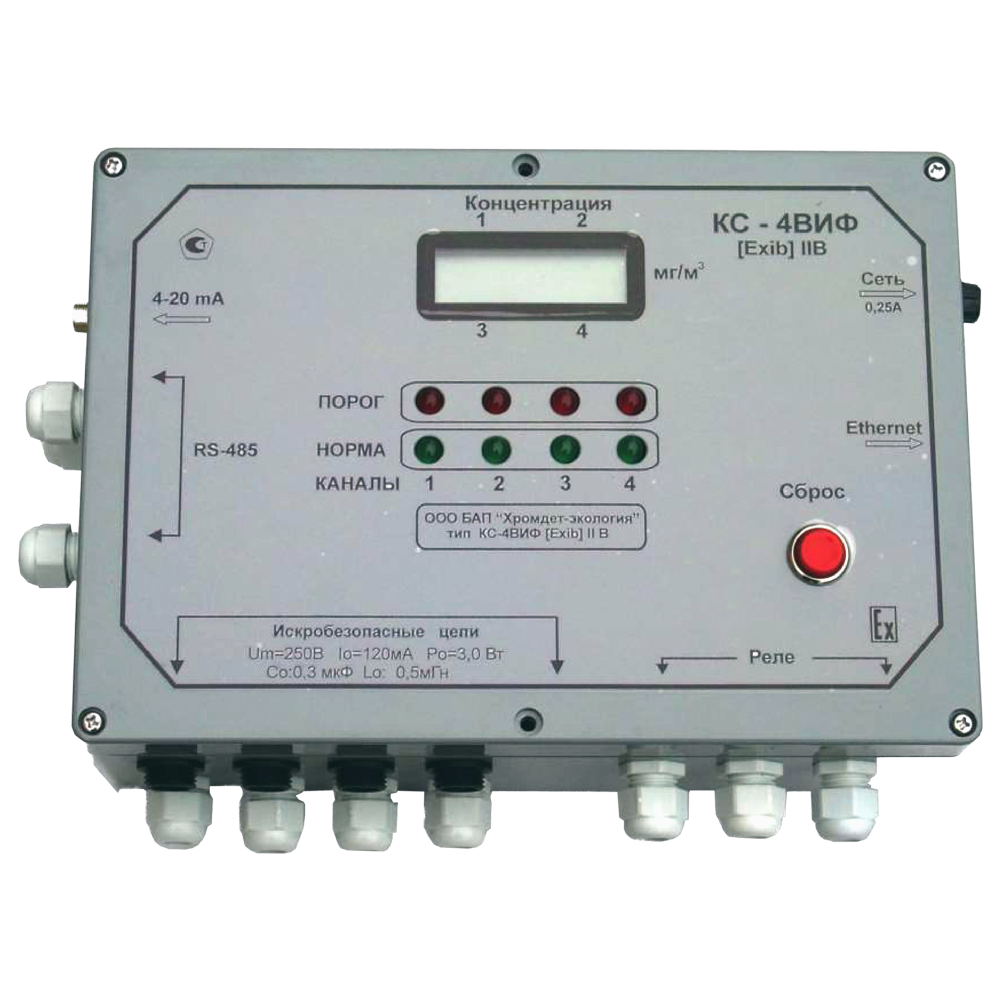

  • Блока концентратора сигналов КС, с помощью которого осуществляется питание измерительных преобразователей, прием и обработка сигналов ИП, индикация численного значения измеряемой концентрации на жидкокристаллическом дисплее. Блок КС обеспечивает светодиодную индикацию уровня концентрации и состояния газоанализатора, формирование управляющих релейных сигналов при выходе измеряемой концентрации за пороговые значения или при возникновении неисправности. КС имеет до четырех линий RS-232 для подключения ИП, а также одну линию связи Ethernet и две линии RS-485.

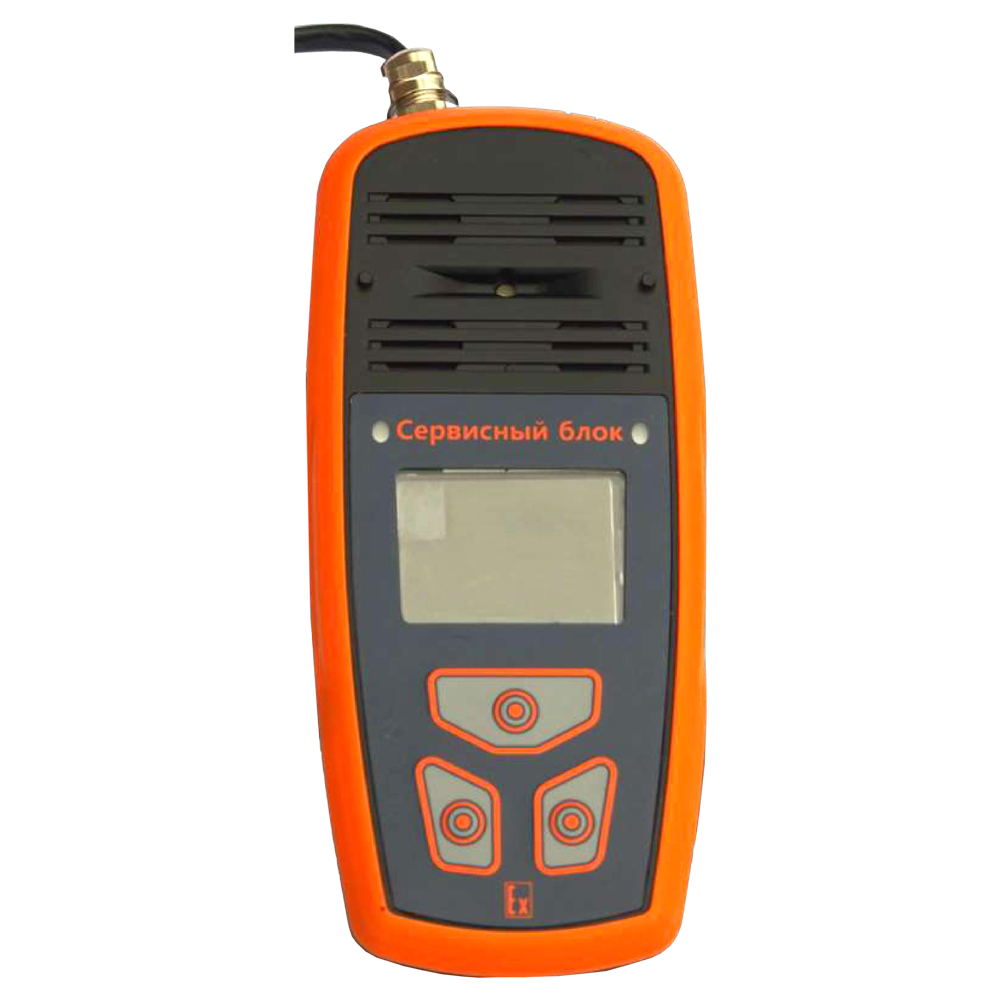

  • Сервисного блока (СБ), предназначенного для градуировки, проверки работоспособности и поверки ИП.
  • Вспомогательного блока – устройства для очистки ФИД, предназначенного для удаления загрязнений с окна фотоионизационной лампы и электродной системы детектора.

Также дополнительно можно подключить:

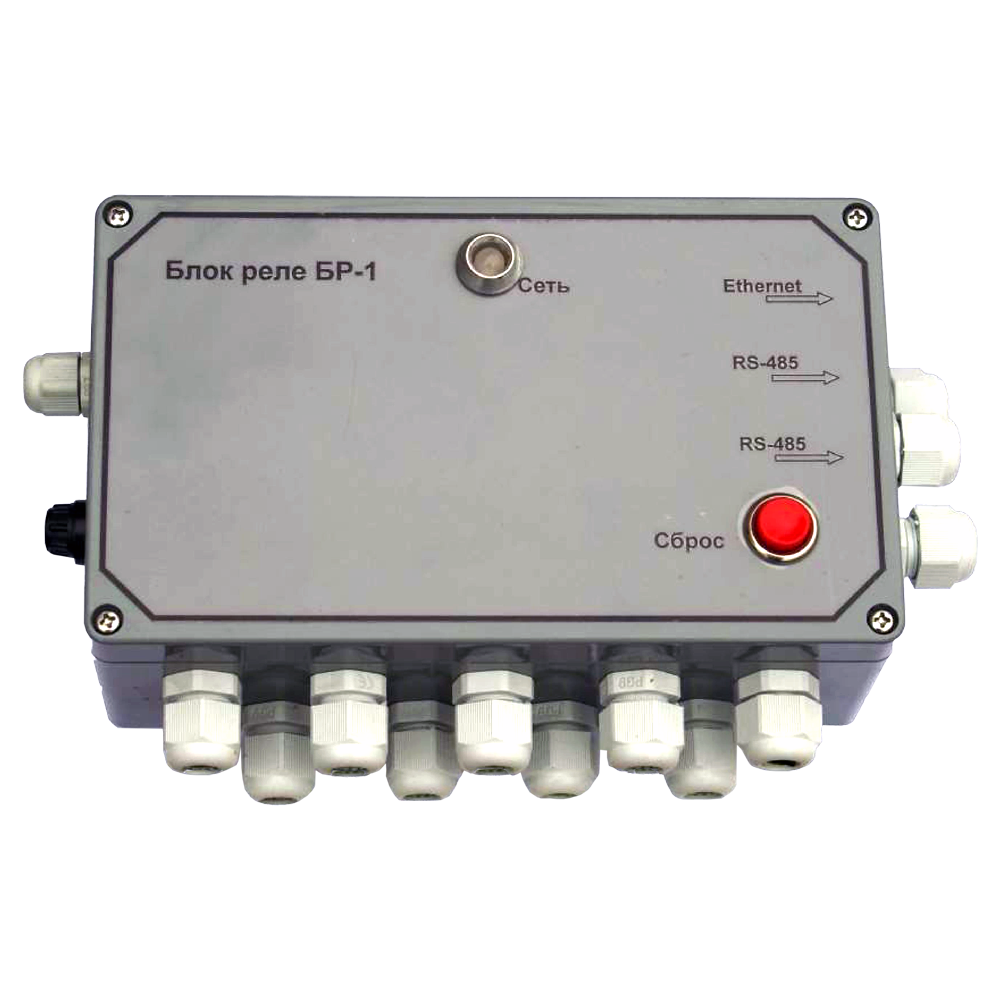

  • От одного до четырех блоков реле БР-1 для формирования управляющих релейных сигналов при выходе измеряемой концентрации за пороговые значения и/или при возникновении неисправности газоанализаторов, каждый блок реле имеет 9 независимых реле и линию RS-485.

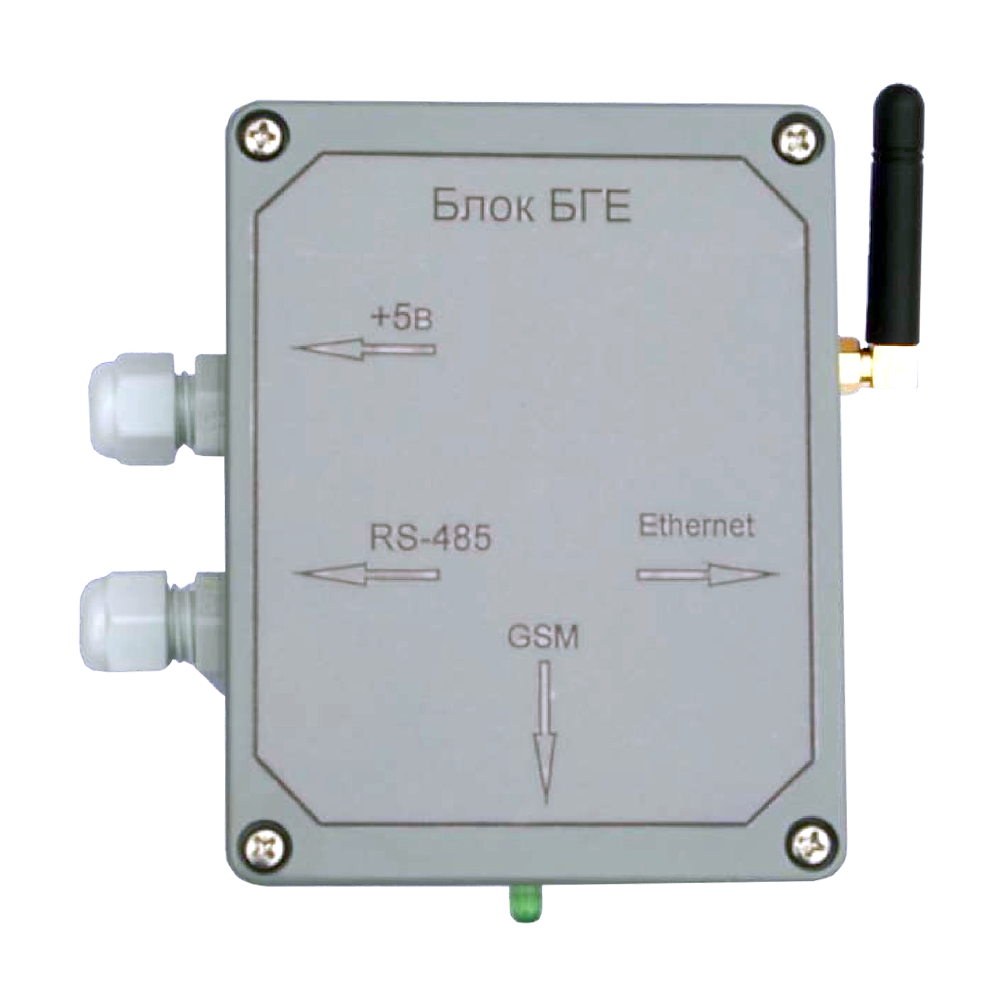

  • Блок беспроводной связи с пользователем БГЕ для передачи SMS сообщений одному или нескольким абонентам при выходе измеряемой концентрации за пороговые значения, или при возникновении неисправности газоанализаторов, или для связи блоков концентраторов, имеющих выход RS-485, с компьютером по линии связи Ethernet.
  • Блок коммутатора БК-1 для построения заданной конфигурации локальной сети газоанализаторов на основе интерфейса Ethernet.

Варианты соединения блоков газоанализатора ЭССА-М

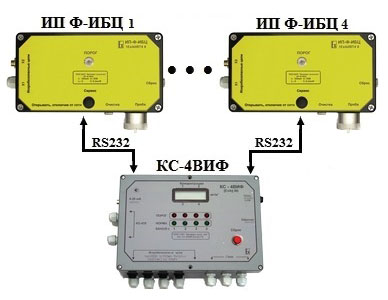

ЭССА-М из блока концентратора сигналов КС-1 и ИП Ф-ИБЦ

В состав ЭССА-М входит:
 -
блок концентратора сигналов КС-1;
 -
четыре измерительных преобразователя ИП Ф-ИБЦ

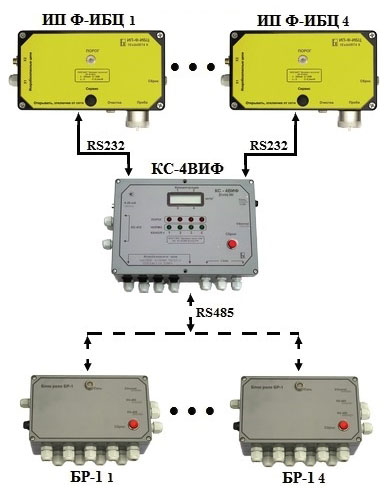

В состав ЭССА-М входит:
 - блок концентратора сигналов КС-1;
 -четыре  измерительных преобразователей Ф-ИБЦ;
 - четыре блока реле БР-1

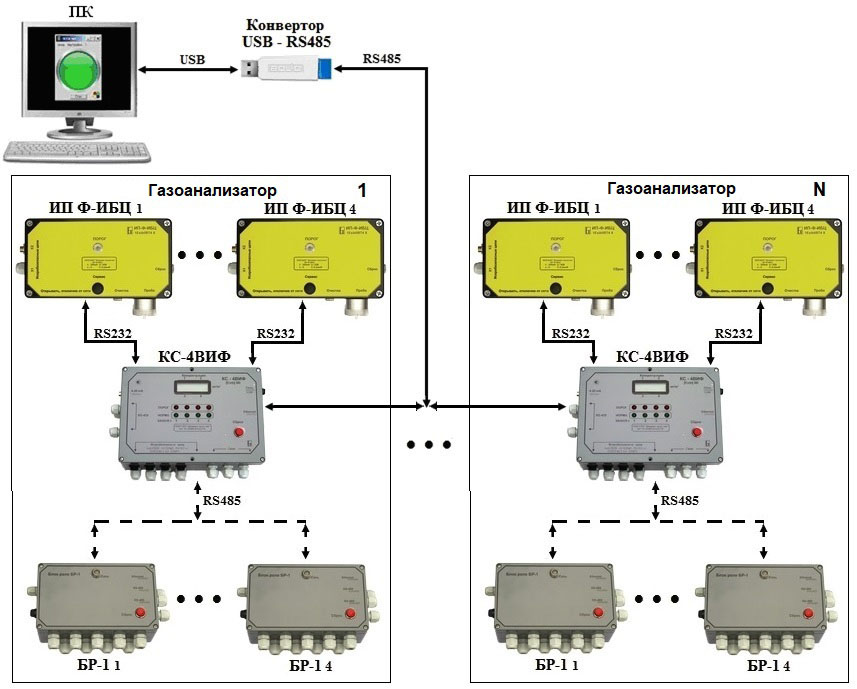

 В состав ЭССА-М входит:
 - блок концентратора сигналов КС-1;
 - четыре  измерительных преобразователей Ф-ИБЦ;
 - четыре блока реле БР-1 с ПК по интерфейсу RS-485

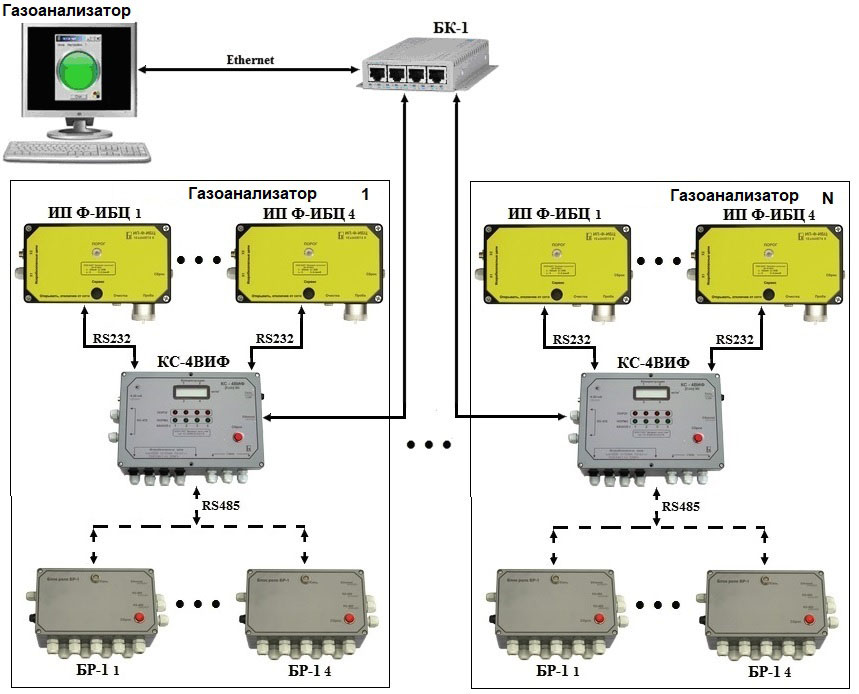

В состав ЭССА-М входит:
 - блок концентратора сигналов КС-1;
 - четыре  измерительных преобразователей Ф-ИБЦ;
 - четыре блока реле БР-1 с ПК по интерфейсу Ethernet
через блок коммутатора БК-1

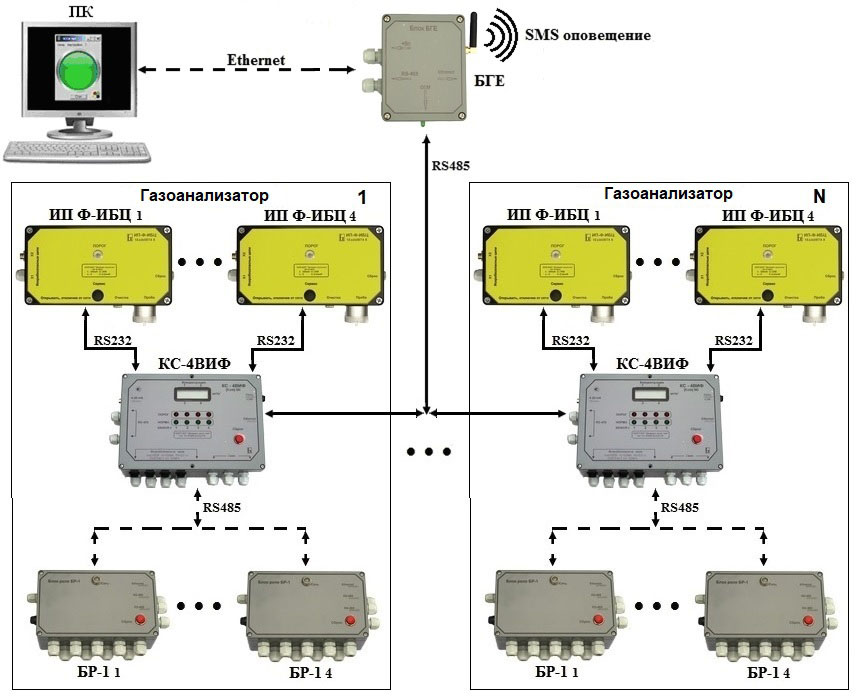

В состав ЭССА-М входит:
 - блок концентратора сигналов КС-1;
 - четыре  измерительных преобразователей Ф-ИБЦ;
 - четыре блока реле БР-1  с ПК по интерфейсу Ethernet через блок БГЕ,
также обеспечивающий передачу SMS сообщений одному или нескольким абонентам
при выходе измеряемой концентрации за пороговые значения

Технические характеристики

Принцип работы Фотоионизационный
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы Ethernet, RS232, RS485, Релейный
Диапазон рабочих температур -30...+45°С (ИП Ф-ИБЦ, блок СБ); 0...+45°С (блоки КС-4ВИФ, БР-1, БК-1, БГЕ)
Исполнение по степени защиты IP40, IP54, IP65
Питание ~ 220 В
Габариты 270х270х100 мм (Ф-ИБЦ); 300х215х100 мм (КС-4ВИФ); 160х100х70 мм (СБ); 260х150х80 мм (БР-1); 90х110х60 мм (БГЕ); 135х320х120 мм (БК-1)
Вес 2,1 кг (Ф-ИБЦ, КС-4ВИФ); 0,9 кг (СБ); 2,5 кг (БР-1); 0,5 кг (БГЕ); 1 кг (БК-1)

Стандартный комплект поставки

  • Блок КС-4ВИФ, 1 шт.
  • Блок ИП Ф-ИБЦ, от 1 до 4 шт.
  • Сервисный блок СБ.
  • Устройство для очистки ФИД.
  • Розетка кабельная с кожухом LF07WBP-3P, от 1 до 4 шт (соответствует количеству ИП).
  • Вставка плавкая ВПТ6-2-0,25, 1 шт.
  • Микронасос, 1 шт.
  • Фильтр противопылевой, 5 шт.
  • Фильтр-поглотитель, 1 шт.
  • CD с программным обеспечением.
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.

Дополнительная комплектация, опции

  • Блок БР-1.
  • Блок БК-1.
  • Блок БГЕ.
  • Блок сопряжения с компьютером.
