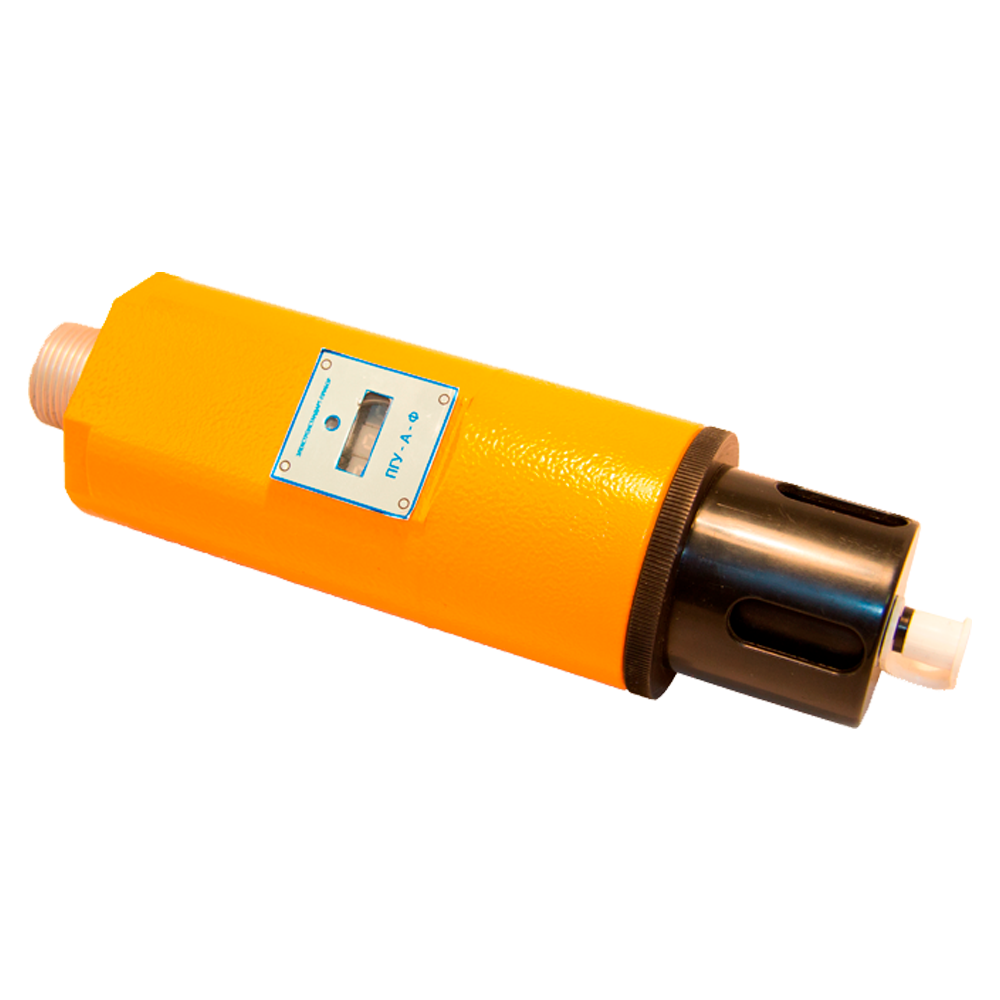

ПГУ-А преобразователи газовые универсальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2F4 Тетрафторэтилен, C2H2 Ацетилен, C2H4 Этен (Этилен), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6S Этантиол (Этилмеркаптан), C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H8 Изобутилен, C4H10 Бутан, C4H10 Изобутан, C4H11N Диэтиламин, C5H12 Пентан, C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C6H12 Циклогексан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH3SH Метантиол (Метилмеркаптан), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), CS2 Сероуглерод (Углерода дисульфид), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: 1ExdbibIIСT4Gb, 1ExdbibIIСT6Gb, 1ExtbibIIC

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы ПГУ-А предназначены для обеспечения противоаварийной защиты и контроля загазованности на объектах эксплуатации.

Представляют собой стационарные одноканальные приборы непрерывного действия для измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей, в том числе паров нефтепродуктов.

Принцип действия газоанализаторов ПГУ-А основан на преобразовании концентрации контролируемого газа (с помощью преобразователей газовых термокаталитических ПГТ, электрохимических ПГЭ, оптических ПГО или фотоионизационных ПГФ) в напряжение постоянного тока, дальнейшее преобразование его в цифровой код и сравнение с заданными пороговыми значениями.

Особенности преобразователей ПГУ-А:

Индикация режимов работы: «норма», «неисправность», «тревога», а также данных по текущей концентрации измеряемого газа (только для исполнения с индикатором).
Возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа (с использованием HART-коммуникатора или магнитного ключа).
Наличие унифицированного аналогового выходного сигнала 4-20 мА и цифровых сигналов RS-485, HART.

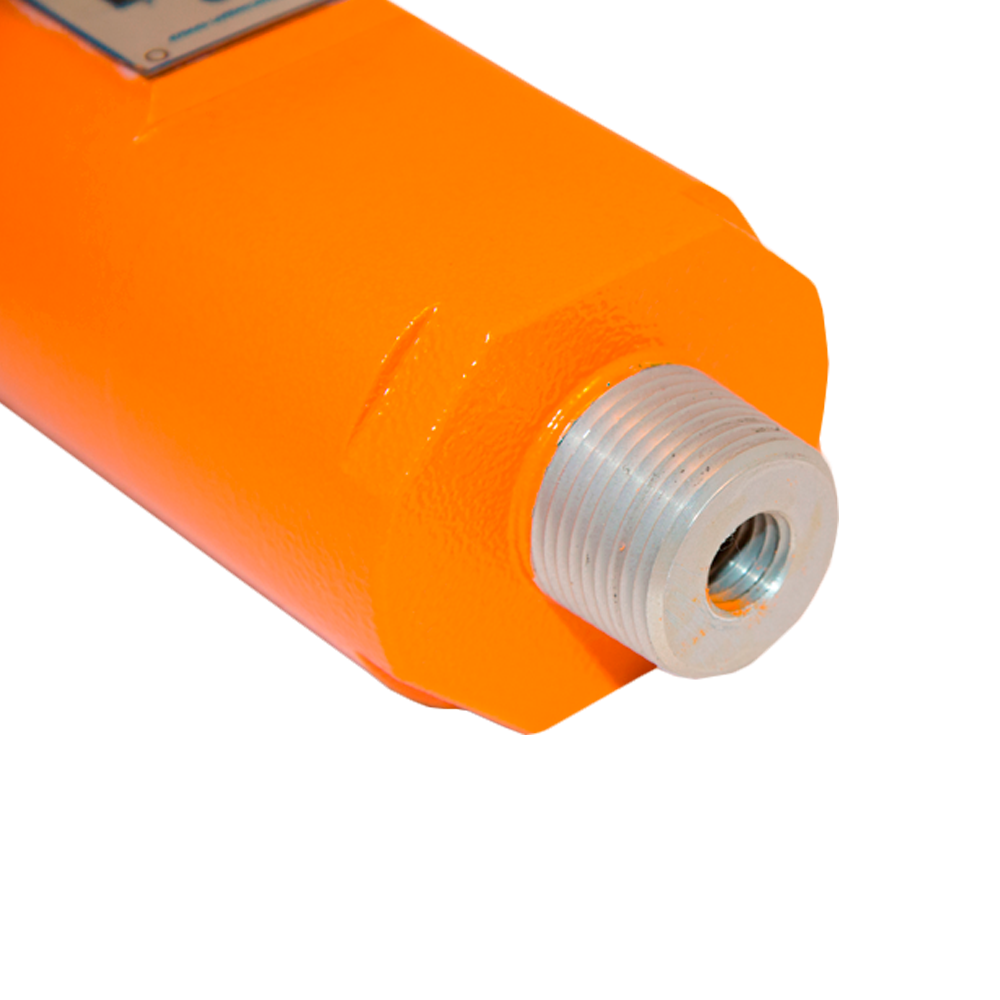

Корпус выполнен из нержавеющей стали.

Технические характеристики

Принцип работы	Термокаталитический (ПГУ-А-Т), электрохимический (ПГУ-А-Э), оптический (ПГУ-А-О), фотоионизационный (ПГУ-А-Ф)
Способ отбора пробы	Диффузионный (конвекционный)
Выходные сигналы	HART, RS485, Токовый 4-20 мА
Диапазон рабочих температур	-60…+90°С (ПГУ-А-Т); -60…+85°С (ПГУ-А-О); -60…+85°С (ПГУ-А-Э); -40…+75°С (ПГУ-А-Ф)
Исполнение по степени защиты	IP66
Питание	= 24 В
Габариты	150хᴓ50 мм
Вес	0,65 кг

Варианты исполнения

Преобразователи ПГУ-А-Т

Тип преобразователя	Определяемый компонент	Диапазон показаний объемной доли определяемого компонента, %	Диапазон измерений объемной доли определяемого компонента, %	Пределы допускаемой основной абсолютной погрешности, %
ПГУ-А-Т-метан	СН4	0…4,4	0…2,2	±0,22
ПГУ-А-Т-пропан	С3Н8	0…1,7	0…0,85	±0,085
ПГУ-А-Т-водород-4	Н2	0…4	0…2	±0,2
ПГУ-А-Т-гексан	С6Н14	0…1	0…0,5	±0,05
ПГУ-А-Т-ацетилен	С2Н2	0…2,3	0…1,15	±0,115
ПГУ-А-Т акрилонитрил	C3H3N	0…2,8	0…1,4	±0,14

Примечания:
1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

2) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Преобразователи ПГУ-А-О

Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент			абсолютной	относительной
ПГУ-А-О-метан	СН4	от 0 до 4,4% об.д. (от 0 до 100% НКПР)	от 0 до 2,2% об.д.	±0,13%об.д	-
ПГУ-А-О-метан	СН4	от 0 до 4,4% об.д. (от 0 до 100% НКПР)	св. 2,2 до 4,4% об.д.	-	±5%
ПГУ-А-О-пропан	С3Н8	от 0 до 1,7% об.д. (от 0 до 100% НКПР)	от 0 до 0,85% об.д.	±0,051%об.д	-
ПГУ-А-О-пропан	С3Н8	от 0 до 1,7% об.д. (от 0 до 100% НКПР)	св. 0,85 до 1,7% об.д.	-	±5%
ПГУ-А-О-гексан	С6Н14	от 0 до 1,0% об.д. (от 0 до 100% НКПР)	от 0 до 0,5% об.д.	±0,03%об.д	-
ПГУ-А-О-гексан	С6Н14	от 0 до 1,0% об.д. (от 0 до 100% НКПР)	св. 0,5 до 1,0% об.д.	-	±5%
ПГУ-А-О ацетилен	С2Н2	от 0 до 2,3% об.д. (от 0 до 100% НКПР)	от 0 до 1,15% об.д.	±0,069%об.д	-
ПГУ-А-О ацетилен	С2Н2	от 0 до 2,3% об.д. (от 0 до 100% НКПР)	св. 1,15 до 2,3% об.д.	-	±5%
ПГУ-А-О-этан	C2H6	от 0 до 2,5% об.д. (от 0 до 100% НКПР)	от 0 до 1,25% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О-бутан	C4H10	от 0 до 1,4% об.д. (от 0 до 100% НКПР)	от 0 до 0,7% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О изобутан	и-C4H10	от 0 до 1,3% об.д. (от 0 до 100% НКПР)	от 0 до 0,65% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О-пентан	C5H12	от 0 до 1,4% об.д. (от 0 до 100% НКПР)	от 0 до 0,7% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О циклогексан	C6H12	от 0 до 1,2% об.д. (от 0 до 100% НКПР)	от 0 до 0,6% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О-гептан	C7H16	от 0 до 1,1% об.д. (от 0 до 100% НКПР)	от 0 до 0,55% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О пропилен	C3H6	от 0 до 2% об.д. (от 0 до 100% НКПР)	от 0 до 1% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О- метиловый спирт	CH3OH	от 0 до 5,5% об.д. (от 0 до 100% НКПР)	от 0 до 2,75% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О этиловый спирт	C2H5OH	от 0 до 3,1% об.д. (от 0 до 100% НКПР)	от 0 до 1,55% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О-этилен	C2H4	от 0 до 2,3% об.д. (от 0 до 100% НКПР)	от 0 до 1,15% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О-толуол	С6Н5СН3	от 0 до 1,1% об.д. (от 0 до 100% НКПР)	от 0 до 0,6% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О-бензол	С6Н6	от 0 до 1,2% об.д. (от 0 до 100% НКПР)	от 0 до 0,55% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О-ацетон	СН3СОСН3	от 0 до 2,5% об.д. (от 0 до 100% НКПР)	от 0 до 1,25% об.д. (от 0 до 50% НКПР)	±3% НКПР	-
ПГУ-А-О этилбензол	C8H10	от 0 до 1,0% об.д. (от 0 до 100% НКПР)	от 0 до 0,5% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О- метил-третбутиловый эфир	CH3СО(CH3)	от 0 до 1,5% об.д. (от 0 до 100% НКПР)	от 0 до 0,75% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О- пара-ксилол	п-C8H10	от 0 до 1,1% об.д. (от 0 до 100% НКПР)	от 0 до 0,55% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О- орто-ксилол	о-C8H10	от 0 до 1,0% об.д. (от 0 до 100% НКПР)	от 0 до 0,5% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О изопропиловый спирт	(CH3)2CHOH	от 0 до 2,0% об.д. (от 0 до 100% НКПР)	от 0 до 1,0% об.д. (от 0 до 50% НКПР)	±5% НКПР	-
ПГУ-А-О диоксид углерода	СО2	от 0 до 2% об.д.	от 0 до 2% об.д.	±(0,03+0,05С_Х)% об.д.	-
ПГУ-А-О диоксид углерода	СО2	от 0 до 5% об.д.	от 0 до 5% об.д.	±(0,03+0,05С_Х)% об.д.	-
ПГУ-А-О-нефтепродукты¹⁾	пары бензина неэтилированного	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-
	пары топлива дизельного	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-
	пары керосина	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-
	пары уайт-спирита	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-
	пары топлива для реактивных двигателей	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-
	пары бензина автомобильного	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-
	пары бензина авиационного	от 0 до 100% НКПР	от 0 до 50% НКПР	±5% НКПР	-

Примечания:
¹⁾ Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002,
- топливо дизельное по ГОСТ 305-2013,
- керосин по ГОСТ Р 52050-2006,
- уайт-спирит по ГОСТ 3134-78,
- топливо для реактивных двигателей по ГОСТ 10227-2013,
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,
- бензин авиационный по ГОСТ 1012-2013.
2) С_X – значение содержания определяемого компонента на входе преобразователя.

Преобразователи ПГУ-А-О

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м³	абсолютной	относительной
ПГУ-А-Э-сероводород-10	Н2S	от 0 до 2,1 млн^-1	от 0 до 3,0	±0,53 млн^-1	-
ПГУ-А-Э-сероводород-10		св. 2,1 до 7 млн^-1	св. 3,0 до 10	-	±20%
ПГУ-А-Э-сероводород-20		от 0 до 2,1 млн^-1	от 0 до 3,0	±0,53 млн^-1	-
ПГУ-А-Э-сероводород-20		св. 2,1 до 20 млн^-1	св. 3,0 до 28,3	-	±20%
ПГУ-А-Э сероводород-45		от 0 до 7 млн^-1	от 0 до 10	±1,8 млн^-1	-
ПГУ-А-Э сероводород-45		св. 7 до 32 млн^-1	св. 10 до 45	-	±20%
ПГУ-А-Э-сероводород-50		от 0 до 7 млн^-1	от 0 до 10	±1,8 млн^-1	-
ПГУ-А-Э-сероводород-50		св. 7 до 50 млн^-1	св. 10 до 70,7	-	±20%
ПГУ-А-Э-сероводород-85		от 0 до 7 млн^-1	от 0 до 10	±1,8 млн^-1	-
ПГУ-А-Э-сероводород-85		св. 7 до 61 млн^-1	св. 10 до 85	-	±20%
ПГУ-А-Э-сероводород-100		от 0 до 7 млн^-1	от 0 до 10	±1,8 млн^-1	-
ПГУ-А-Э-сероводород-100		св. 7 до 100 млн^-1	св. 10 до 141,4	-	±20%
ПГУ-А-Э кислород	О2	от 0 до 30%	-	±(0,2+0,04С_Х)%	-
ПГУ-А-Э-водород	Н2	от 0 до 2%	-	±(0,2+0,04С_Х)%	-
ПГУ-А-Э-оксид углерода	СО	от 0 до 17 млн^-1	от 0 до 20	±4,3 млн^-1	-
ПГУ-А-Э-оксид углерода	СО	св. 17 до 103 млн^-1	св. 20 до 120	-	±20%
ПГУ-А-Э-диоксид азота	NO2	от 0 до 1 млн^-1	от 0 до 2	±0,26 млн^-1	-
ПГУ-А-Э-диоксид азота	NO2	св. 17 до 10,5 млн^-1	св. 2 до 20	-	±20%
ПГУ-А-Э- диоксид серы	SО2	от 0 до 3,8 млн^-1	от 0 до 10	±0,94 млн^-1	-
ПГУ-А-Э- диоксид серы	SО2	св. 3,8 до 18,8 млн^-1	св. 10 до 50	-	±20%
ПГУ-А-Э-аммиак-0-70	NH3	от 0 до 28 млн^-1	от 0 до 20	±7,1 млн^-1	-
ПГУ-А-Э-аммиак-0-70		св. 28 до 99 млн^-1	св. 20 до 70	-	±20%
ПГУ-А-Э-аммиак-0-500		от 0 до 99 млн^-1	от 0 до 70	не нормированы	-
ПГУ-А-Э-аммиак-0-500		св. 99 до 707 млн^-1	св. 70 до 500	-	±20%
ПГУ-А-Э-хлор	Cl2	от 0 до 0,33 млн^-1	от 0 до 1	±0,080 млн^-1	-
ПГУ-А-Э-хлор	Cl2	св. 0,33 до 10 млн^-1	св. 1 до 30	-	±20%
ПГУ-А-Э-хлорид водорода	НСl	от 0 до 3,3 млн^-1	от 0 до 5	±0,49 млн^-1	-
ПГУ-А-Э-хлорид водорода	НСl	св. 3,3 до 10 млн^-1	св. 5 до 45	-	±20%
ПГУ-А-Э-фторид водорода	НF	от 0 до 0,6 млн^-1	от 0 до 0,5	±0,14 млн^-1	-
ПГУ-А-Э-фторид водорода	НF	св. 0,6 до 10 млн^-1	св. 0,5 до 8,2	-	±20%
ПГУ-А-Э-формальдегид	CH2O	от 0 до 0,4 млн^-1	от 0 до 0,5	±0,10 млн^-1	-
ПГУ-А-Э-формальдегид	CH2O	св. 0,4 до 10 млн^-1	св. 0,5 до 12,5	-	±20%
ПГУ-А-Э- оксид азота	NO	от 0 до 4 млн^-1	от 0 до 5	±0,1 млн^-1	-
ПГУ-А-Э- оксид азота	NO	св. 4 до 100 млн^-1	св. 5 до 125	-	±20%
ПГУ-А-Э- оксид этилена	C2H4O	от 0 до 1,6 млн^-1	от 0 до 3	±0,41 млн^-1	-
ПГУ-А-Э- оксид этилена	C2H4O	св. 1,6 до 100 млн^-1	св. 3 до 100	-	±20%
ПГУ-А-Э несимметричный диметилгидразин	C2H8N2	от 0 до 0,12 млн^-1	от 0 до 0,3	±0,030 млн^-1	-
ПГУ-А-Э несимметричный диметилгидразин	C2H8N2	св. 0,12 до 0,5 млн^-1	св. 0,3 до 1,24	-	±20%
ПГУ-А-Э-метанол	СН3OH	от 0 до 11,2 млн^-1	от 0 до 15	±2,8 млн^-1	-
ПГУ-А-Э-метанол	СН3OH	св. 11,2 до 100 млн^-1	св. 15 до 133	-	±20%
ПГУ-А-Э-метил-меркаптан	СН3SН	от 0 до 0,4 млн^-1	от 0 до 0,8	±0,10 млн^-1	-
ПГУ-А-Э-метил-меркаптан	СН3SН	св. 0,4 до 4,0 млн^-1	св. 0,8 до 8,0	-	±20%
ПГУ-А-Э-этил-меркаптан	С2Н5SН	от 0 до 0,4 млн^-1	от 0 до 1,0	±0,10 млн^-1	-
ПГУ-А-Э-этил-меркаптан	С2Н5SН	св. 0,4 до 3,9 млн^-1	св. 1,0 до 10,0	-	±20%

Примечание: С_X значение содержания определяемого компонента на входе преобразователя

Преобразователи ПГУ-А-Ф

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объемной доли	массовой концентрации, мг/м³	абсолютной	относительной
ПГУ-А-Ф-изобутилен-0-20	i-С4Н8	от 0 до 19,3 млн^-1	от 0 до 45	±5,1 млн^-1	-
ПГУ-А-Ф-изобутилен-0-200		от 0 до 43 млн^-1	от 0 до 100	±11 млн^-1	-
ПГУ-А-Ф-изобутилен-0-200		св. 43 до 172 млн^-1	св. 100 до 400	-	±25%
ПГУ-А-Ф-изобутилен-0-2000		от 0 до 43 млн^-1	от 0 до 100	±11 млн^-1	-
ПГУ-А-Ф-изобутилен-0-2000		св. 43 до 300 млн^-1	св. 100 до 700	-	±25%
ПГУ-А-Ф-этилен	С2Н4	от 0 до 86 млн^-1	от 0 до 100	±21 млн^-1	-
ПГУ-А-Ф-этилен	С2Н4	св. 86 до 171 млн^-1	св. 100 до 200	-	±25%
ПГУ-А-Ф-бензол	С6Н6	от 0 до 1,5 млн^-1	от 0 до 5	±0,38 млн^-1	-
ПГУ-А-Ф-бензол	С6Н6	св. 1,5 до 9,3 млн^-1	св. 5 до 30	-	±25%
ПГУ-А-Ф-метил-меркаптан	СН3SН	от 0 до 0,4 млн^-1	от 0 до 0,8	±0,1 млн^-1	-
ПГУ-А-Ф-метил-меркаптан	СН3SН	св. 0,4 до 4,0 млн^-1	св. 0,8 до 8,0	-	±25%
ПГУ-А-Ф-этил-меркаптан	С2Н5SН	от 0 до 0,4 млн^-1	от 0 до 1,0	±0,10 млн^-1	-
ПГУ-А-Ф-этил-меркаптан	С2Н5SН	св. 0,4 до 3,9 млн^-1	св. 1,0 до 10	-	±25%
ПГУ-А-Ф-диэтиламин	C4H11N	от 0 до 9,8 млн^-1	от 0 до 30	±1,6 млн^-1	-
ПГУ-А-Ф-диэтиламин	C4H11N	св. 9,8 до 50 млн^-1	св. 30 до 150	-	±25%
ПГУ-А-Ф-сероуглерод	CS2	от 0 до 3,1 млн^-1	от 0 до 10	±0,79 млн^-1	-
ПГУ-А-Ф-сероуглерод	CS2	св. 3,1 до 15 млн^-1	св. 10 до 47	-	±25%
ПГУ-А-Ф-фенол	C6H6O	от 0 до 0,25 млн^-1	от 0 до 1	±0,060 млн^-1	-
ПГУ-А-Ф-фенол	C6H6O	св. 0,25 до 4 млн^-1	св. 1 до 15,6	-	±25%
ПГУ-А-Ф-тетрафторэтилен	C2F4	от 0 до 7,2 млн^-1	от 0 до 30	±1,2 млн^-1	-
ПГУ-А-Ф-тетрафторэтилен	C2F4	св. 7,2 до 40 млн^-1	св. 30 до 166	-	±25%

Примечание: диапазон показаний объемной доли изобутилена для преобразователя ПГУ-А-Ф-изобутилен-0-2000 от 0 до 2000 млн^-1.

Стандартный комплект поставки

ПГУ-А преобразователь газовый универсальный (исполнение согласно заказу).
Защитный кожух.
Эксплуатационная документация на электронном носителе.
Калибровочная камера (1 шт на поставку, но не менее 1 шт на 20 шт приборов).
Магнитный ключ (1 шт на поставку, но не менее 1 шт на 20 шт приборов).

Дополнительная комплектация, опции

Магнитный ключ.

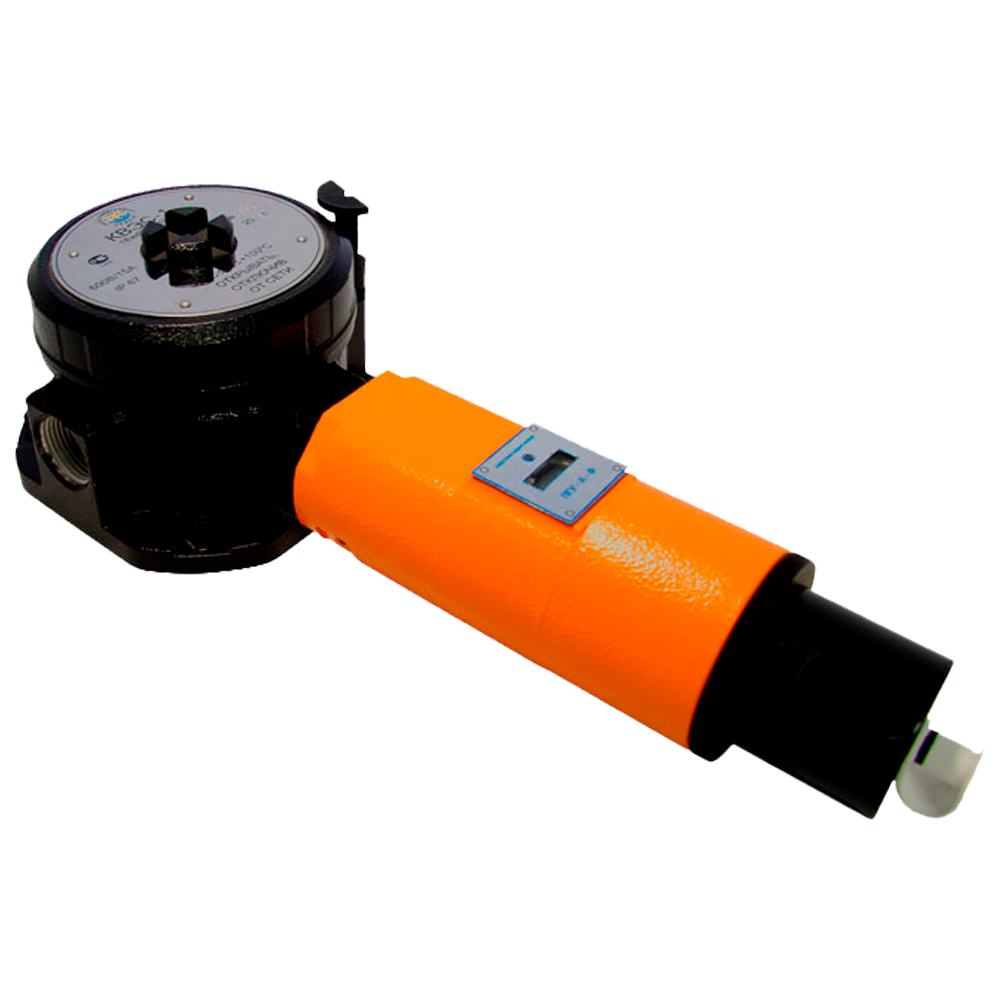

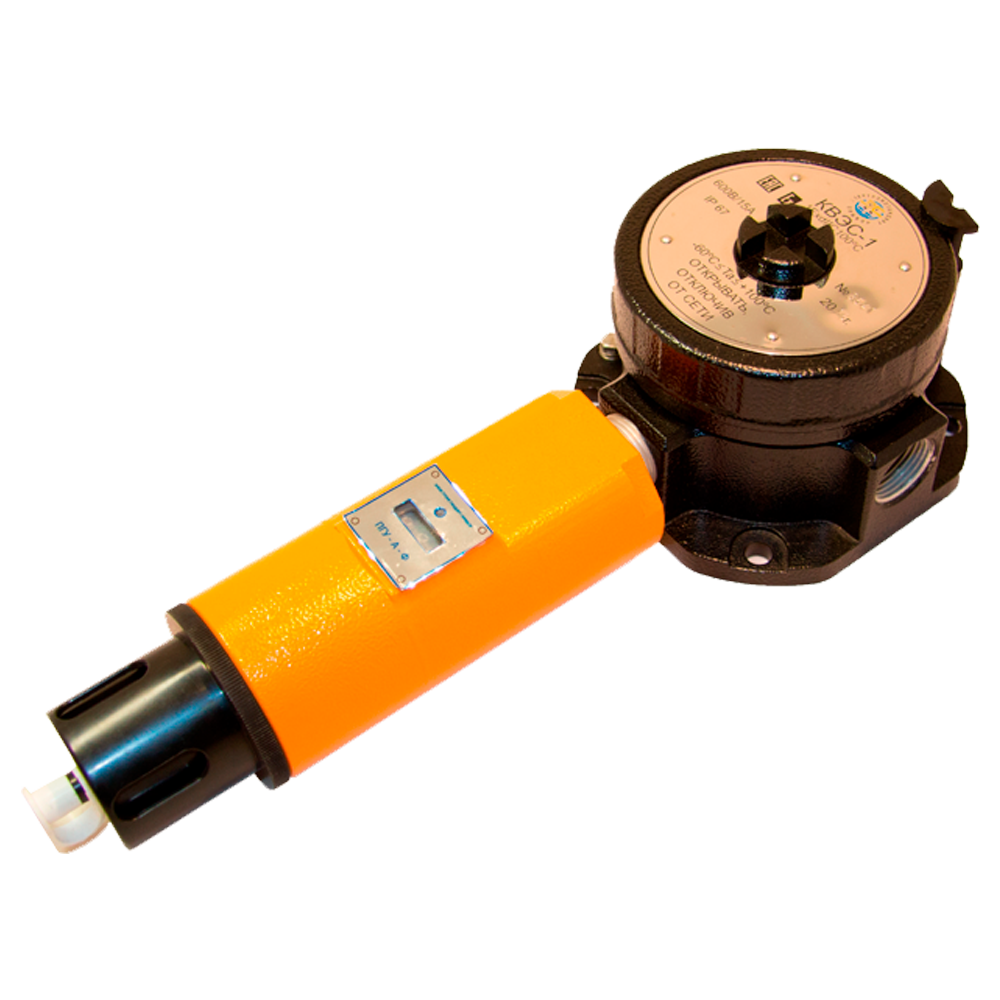

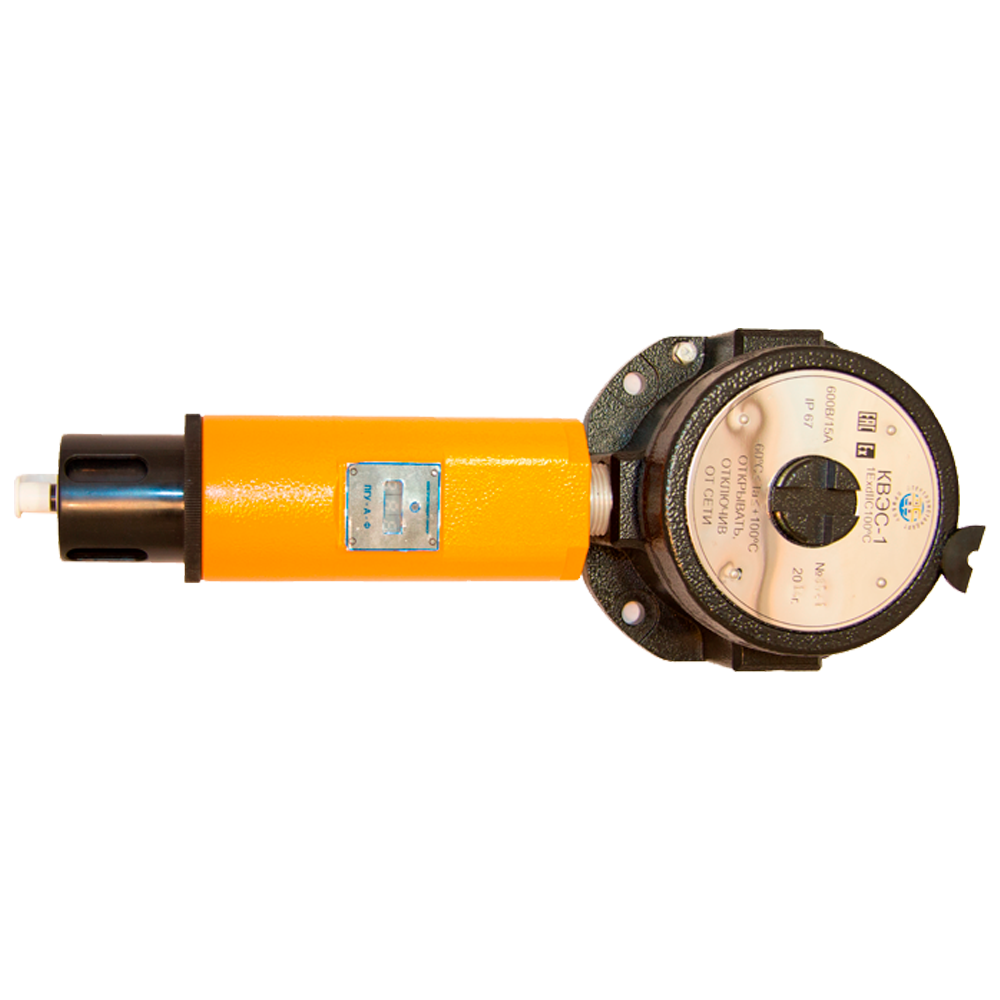

Коробка клеммная взрывозащищенная КВЭС.
Защитный кожух.
Калибровочная камера.
Калибровочный комплект.

Скачать документацию

ПГУ-А преобразователи газовые универсальные. Руководство по эксплуатации.
