ИВЭ-50-4 газоанализаторы

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NH3 Аммиак, NO2 Азота диоксид, Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 1

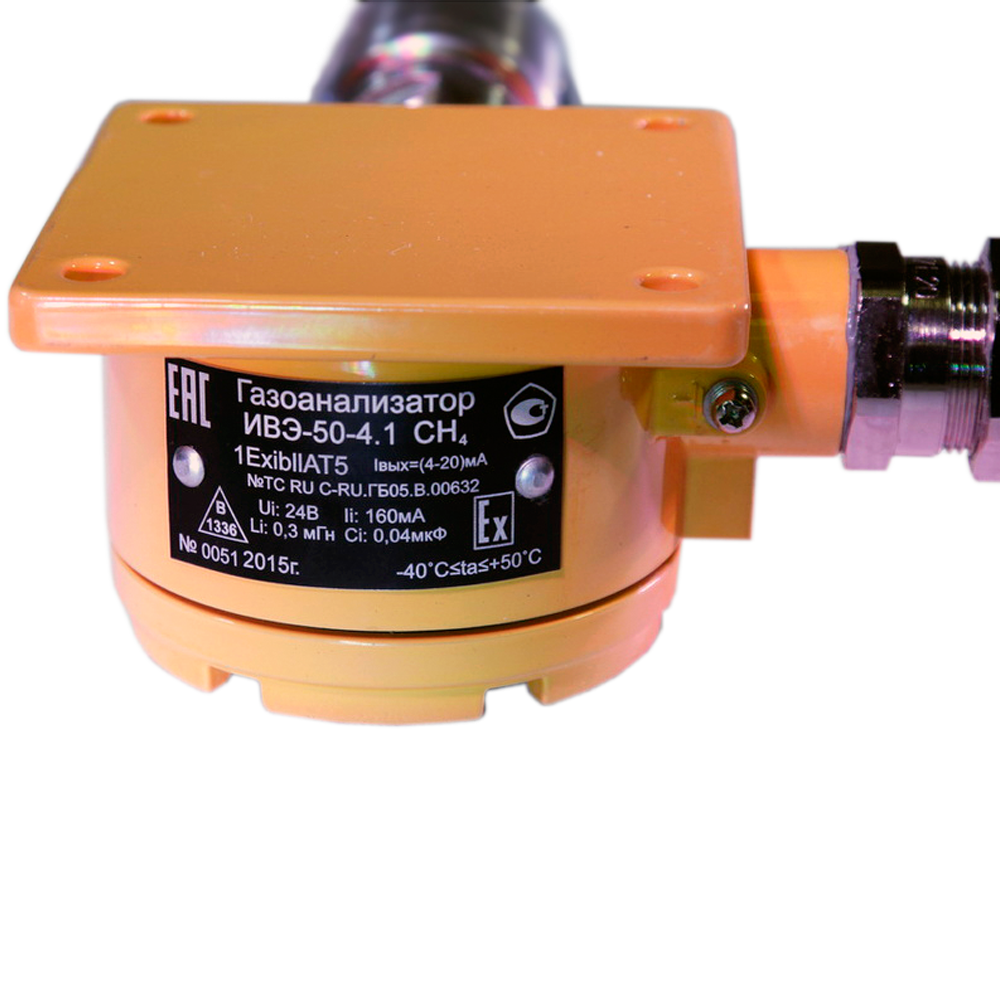

Маркировка взрывозащиты: 1Exdb[ib]IIBT5

Цена (без учета НДС): По запросу руб.

Описание

Газоанализаторы ИВЭ-50-4 предназначены для непрерывного измерения содержания горючих газов, токсичных газов в воздухе рабочей зоны и преобразования измеряемой величины в унифицированный токовый выходной сигнал для дистанционной передачи в системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Область применения – взрывоопасные зоны помещений и наружных установок химических производств, производств нефте-газодобычи и транспортирования нефтепродуктов и газов, сельскохозяйственные и транспортные производства.

Конструктивные особенности

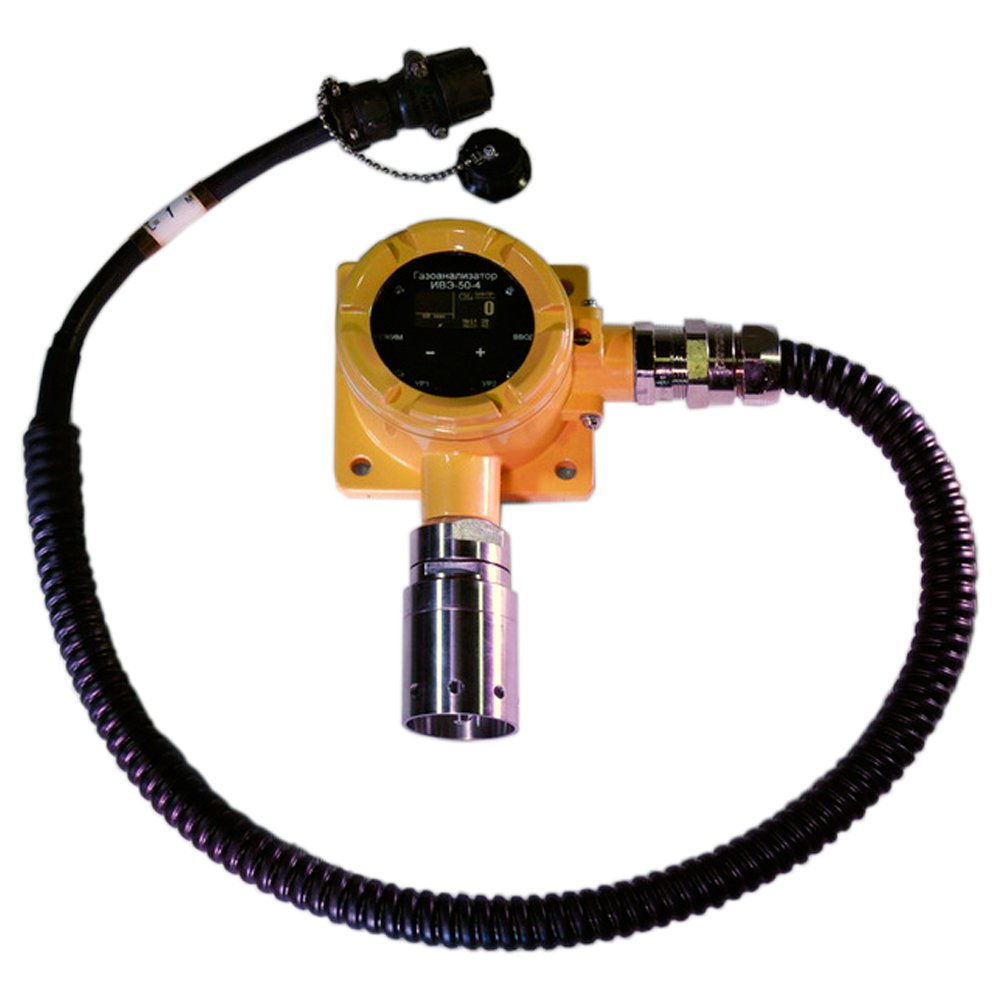

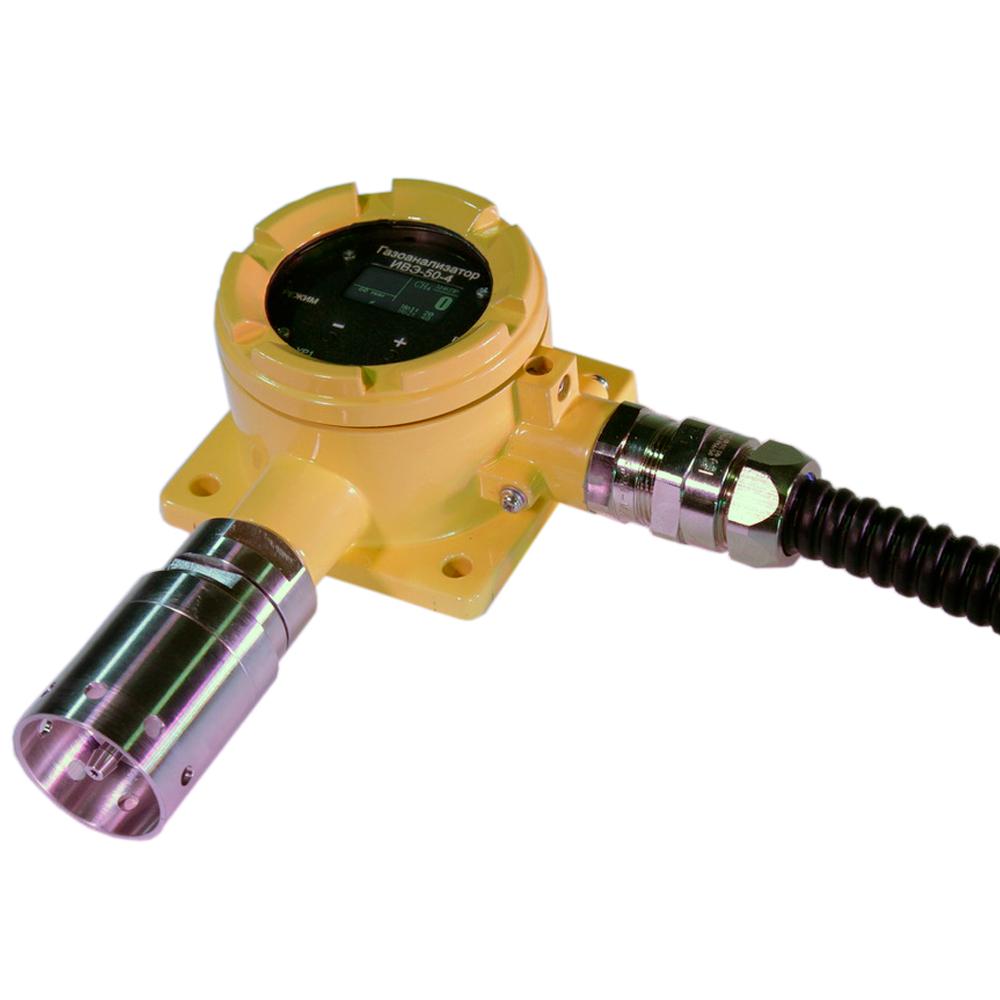

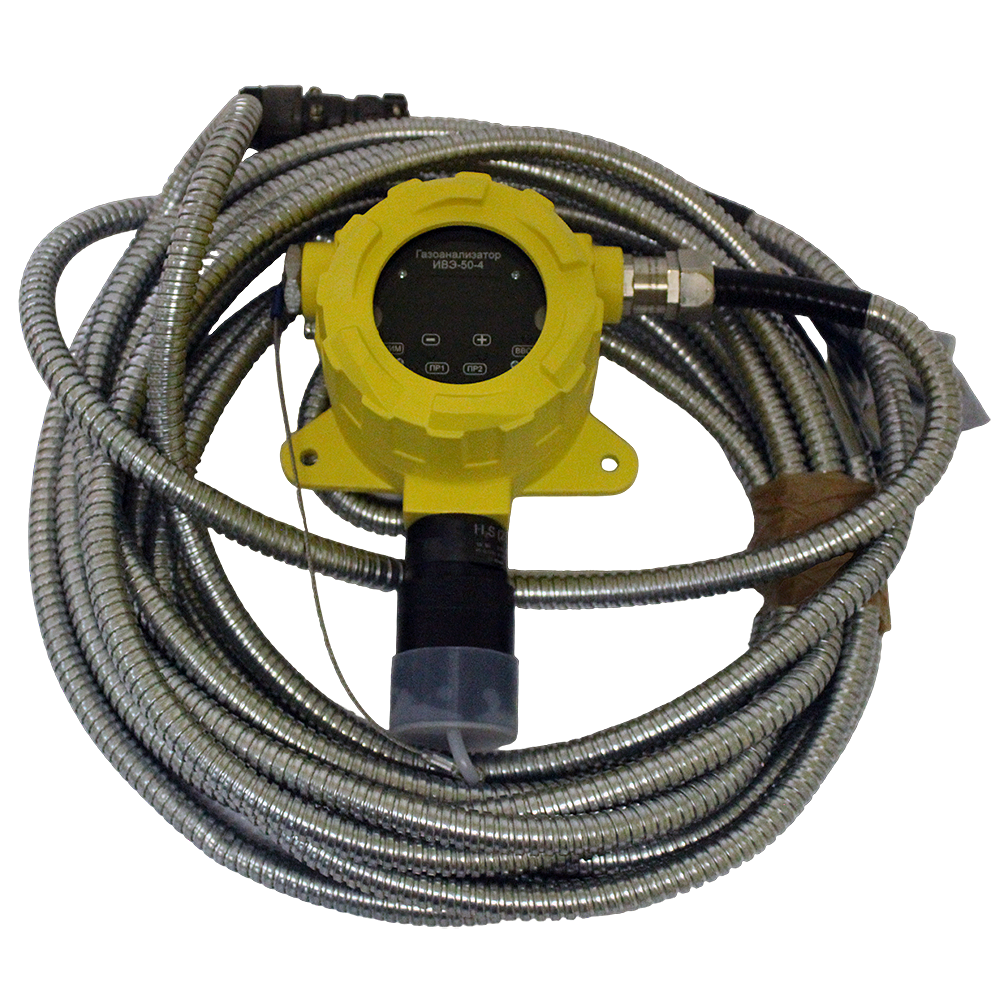

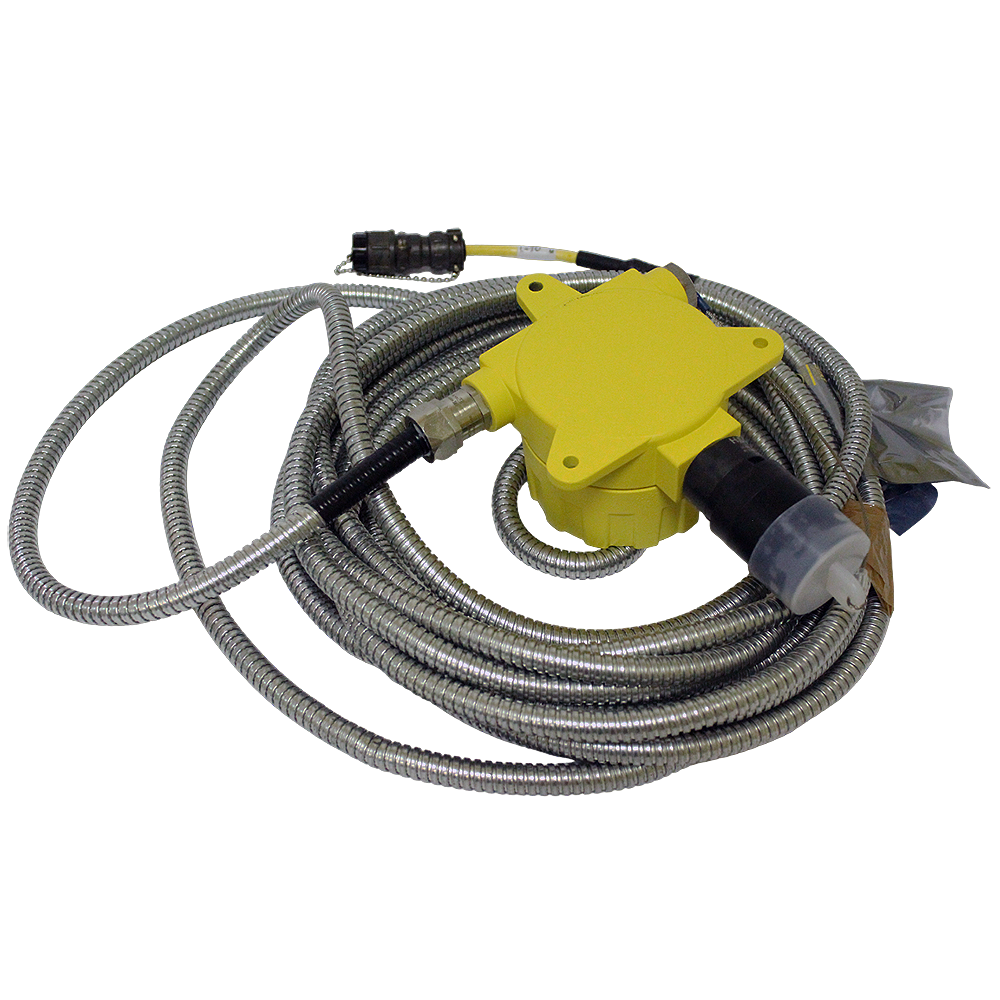

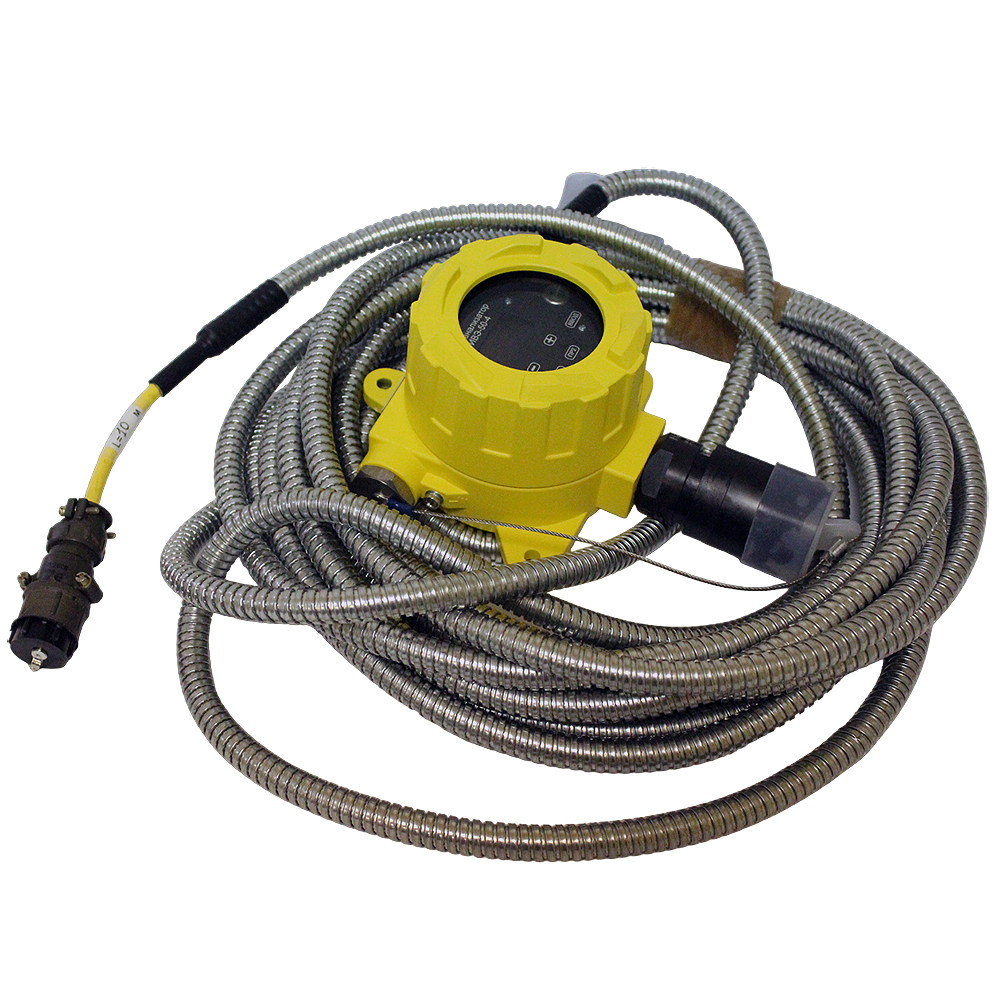

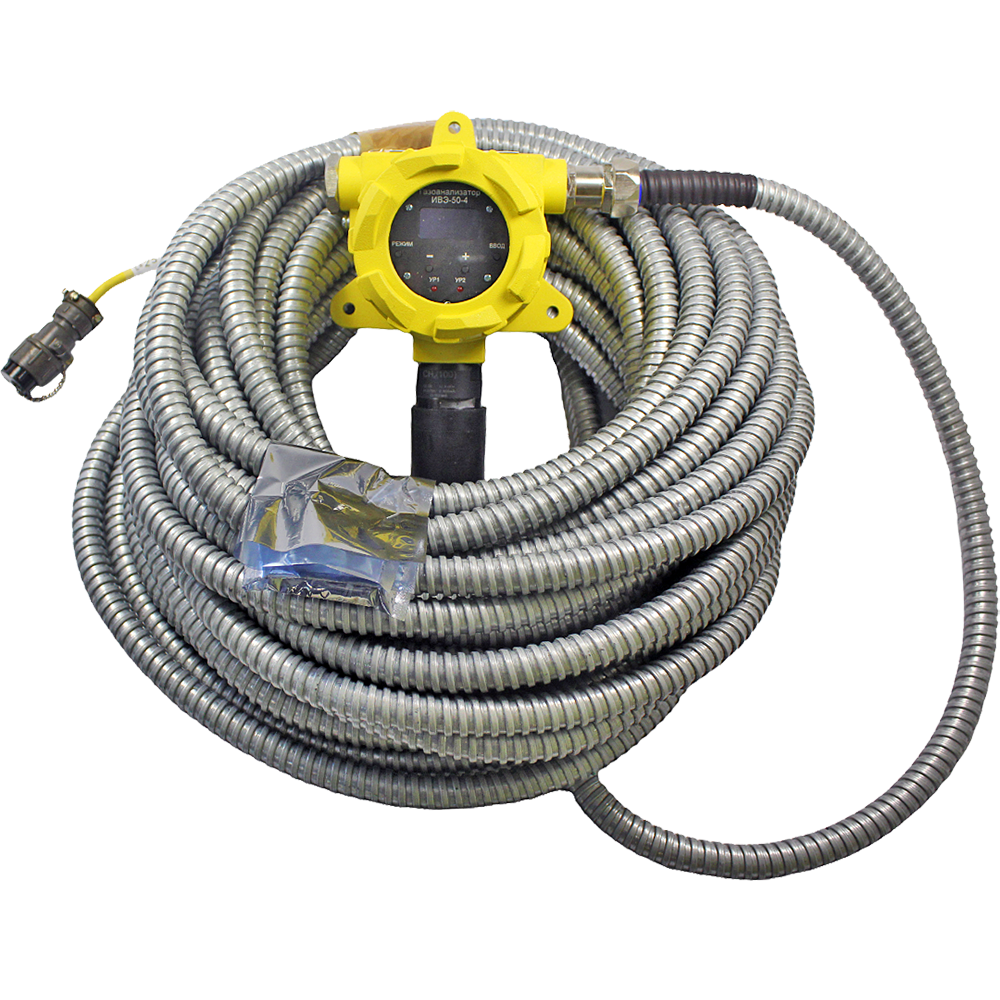

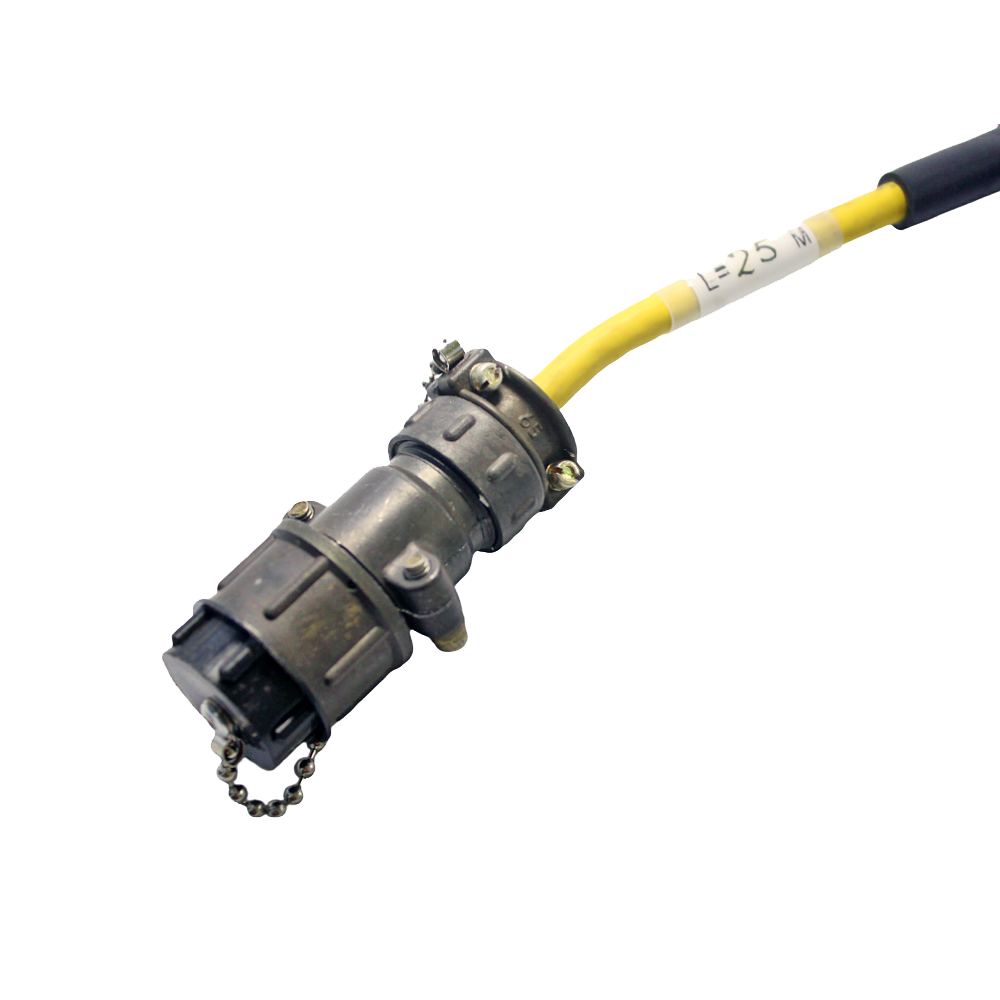

Стационарные газоанализаторы ИВЭ-50-4 состоят из преобразователя и блока сенсора обнаружения горючих или токсичных газов.

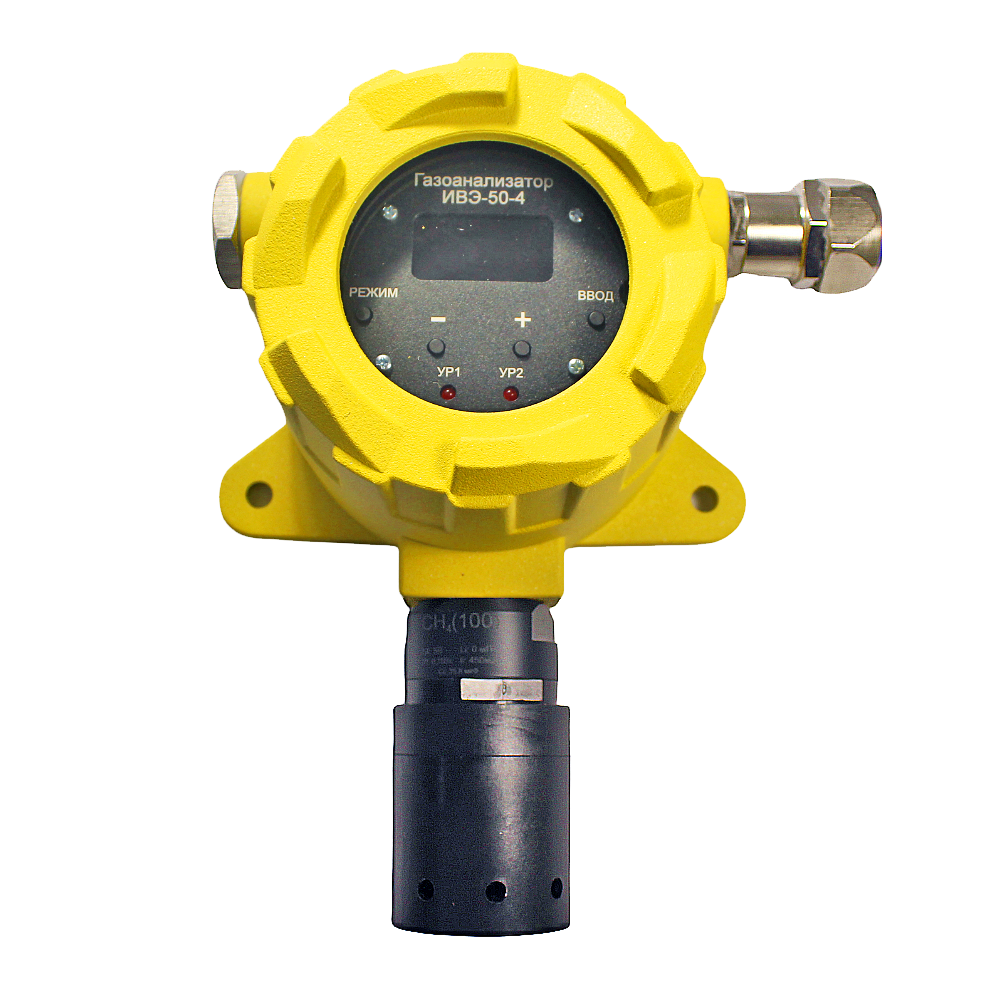

Дисплей газоанализаторов отображает следующие данные:

  • Результат измерений содержания определяемого компонента, химическую формулу и единицы измерений.
  • Графическую гистограмму регистрации результатов измерений в течение фиксированного интервала времени.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-100% НКПР (0-4,4 % Об.)
H2S Дигидросульфид (Сероводород)

0-7,1 ppm (0-10 мг/м3)

0-25 ppm (0-35,5 мг/м3)

0-50 ppm (0-71 мг/м3)

0-100 ppm (0-142 мг/м3)

C3H8 Пропан 0-100% НКПР (0-1,7 % Об.)
Сумма углеводородов 0-3000 мг/м3
NH3 Аммиак

0-84,5 ppm (0-60 мг/м3)

0-100 ppm (0-71 мг/м3)

NO2 Азота диоксид

0-10 ppm (0-12,5 мг/м3)

0-20 ppm (0-25 мг/м3)

CO Углерода оксид (Угарный газ)

0-50 ppm (0-58,5 мг/м3)

0-100 ppm (0-117 мг/м3)

0-200 ppm (0-234 мг/м3)

Погрешность измерений
CH4 Метан ±5%
H2S Дигидросульфид (Сероводород) ±15%
C3H8 Пропан ±5%
Сумма углеводородов

±(0,03+0,15Сх), где Сх - массовая концентрация определяемого компонента на входе газоанализатора, г/м3

NH3 Аммиак ±15%
NO2 Азота диоксид ±15%
CO Углерода оксид (Угарный газ) ±15%
Принцип работы Электрохимический, оптический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP66
Питание = 24 В
Габариты Не более 220х190х100 мм (ДхШхВ)
Вес Не более 3 кг

Структура обозначения, пример заказа

ИВЭ-50-4
.1
CH4
(100)

Максимальная концентрация определяемого газа

Газ, на который откалиброван газоанализатор: CH4, C3H4, H2S, NH3, CO или NO2

Комплектование реле управлением «сухой» контакт: (1) отсутствует или (2) установлено

Модель

Варианты исполнения

  • ИВЭ-50-4.1 одноканальный газоанализатор.
  • ИВЭ-50-4.2 одноканальный газоанализатор со встроенным реле управления «сухой» контакт.

Стандартный комплект поставки

  • Газоанализатор ИВЭ-50-4.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
