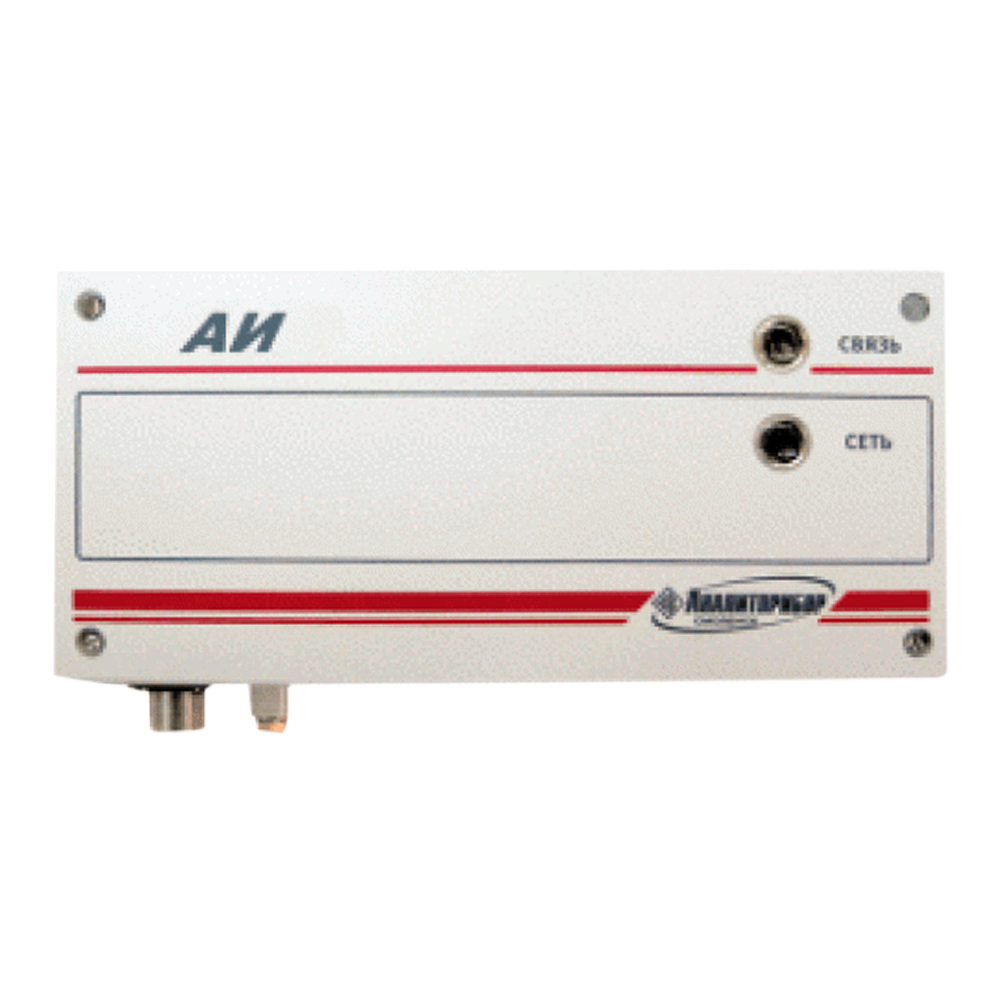

АИ адаптер интерфейсов

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Адаптер интерфейсов АИ ИБЯЛ.426441.006 предназначен для работы в составе системы СКАПО. Адаптер интерфейсов осуществляет двунаправленное полудуплексное преобразование интерфейса RS485 в интерфейс RS232 и обеспечивает восстановление электрических характеристик сигнала в линиях связи, длина которых превышает 2000 метров. Адаптер не предназначен для установки взрывоопасных зонах помещений и наружных установок.

Функции, выполняемые адаптером интерфейсов АИ:

  • Преобразование уровней интерфейса в интерфейс с обеспечением гальванической развязки.
  • Ретрансляцию сигналов интерфейса с порта на порт и обратно с обеспечением гальванической развязки и восстановлением электрических характеристик сигнала интерфейса.

Длина линии связи, км, не более

         - АИ - БРС / АИ – БР

         - АИ – БР

         - АИ – ПЭВМ



2

2

0,012

Время прогрева, мин, не более

1

Номинальная мощность, Вт, не более

10

Скорость передачи данных, бод

1200; 2400; 4800; 9600

выбор скорости осуществляется путем установки перемычек

Скорость передачи данных, бод

2400 или 9600

при использовании в системе СКАПО

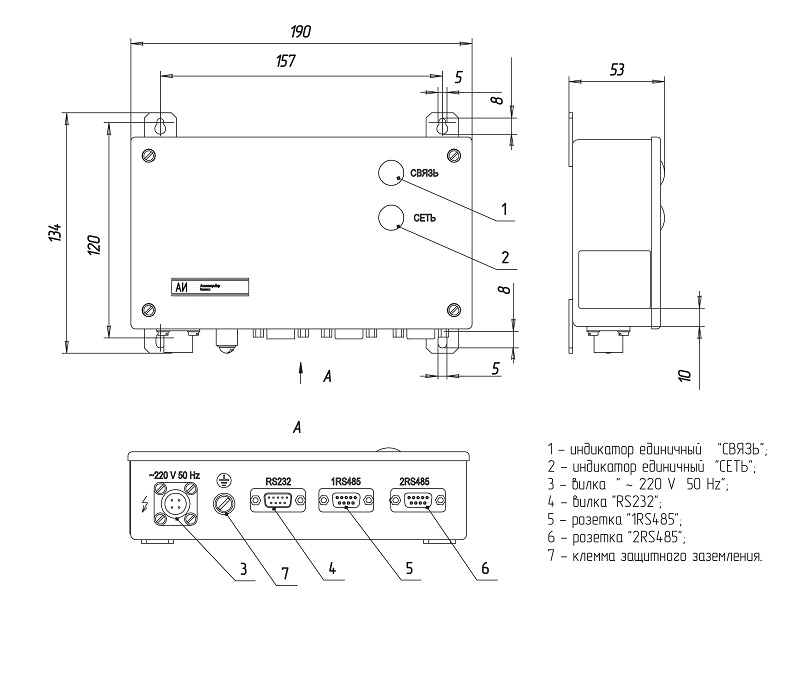

Габаритные и установочные размеры

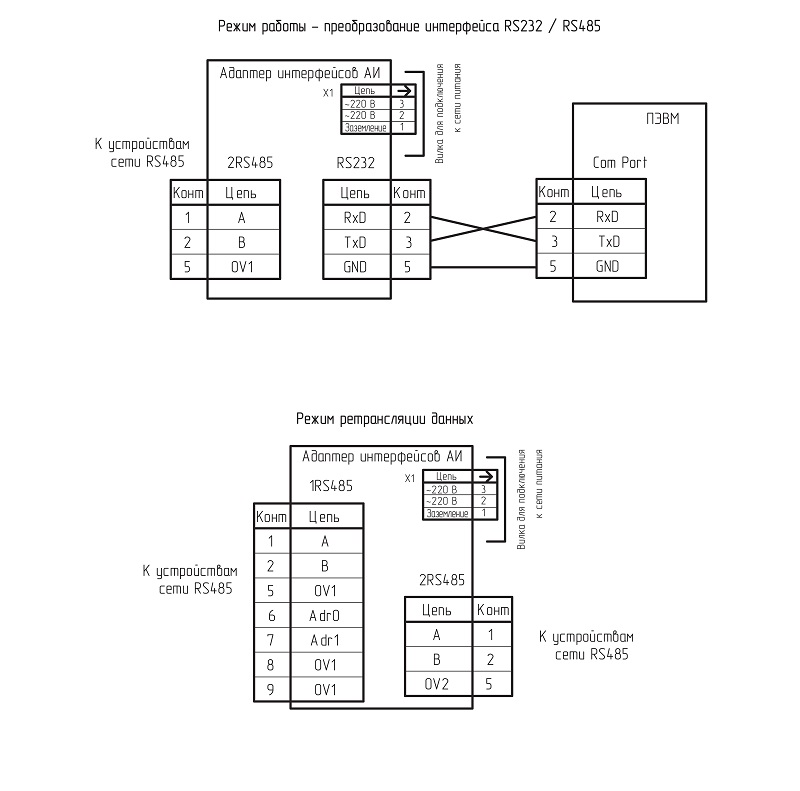

Схема электрическая подключений

Технические характеристики

Выходные сигналы RS232, RS485
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP54
Питание ~ 220 В
Габариты Не более 200х53х140 мм
Вес Не более 500 г

Скачать документацию
