АКВТ газоанализаторы оптимизации режимов горения стационарные

Скачать PDF
АКВТ-01
  • АКВТ-02
  • АКВТ-03

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), O2 Кислород

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Серия стационарных газоанализаторов объемной доли кислорода (кислородомеров) в уходящих газах АКВТ-01, АКВТ-02, АКВТ-03 предназначается для поддержания оптимального приготовления топливовоздушной смеси за счет постоянного контроля содержания кислорода (газоанализаторы АКВТ-01;-02) либо кислорода и оксида углерода (газоанализатор АКВТ-03) с целью оптимизации процессов сгорания топлива и предотвращения химического недожога.

Газоанализаторы промышленные АКВТ-01 и АКВТ-03 (общепромышленного исполнения) применяются на объектах теплоэнергетики, в различных котельных и в котлоагрегатах ГРЭС, ТЭЦ, а также в металлургии, промышленных печах, машиностроении, нефтепереработке и других отраслях промышленности. Газоанализатор АКВТ-02 (взрывозащищенное исполнение) - во взрывоопасных зонах (печи сжигания отходов НПЗ и подобные объекты).

Особенности стационарных газоанализаторов АКВТ:

  • Погружной датчик.
  • Газоанализаторы АКВТ-01, -02 работают без устройства пробоотбора.
  • Приборы работают без сравнительного газа.
  • Имеется токовый выход с программно устанавливаемым диапазоном для автоматического управления.
  • Работа газоанализаторов без корректировки показаний в течение 6 месяцев.
  • Длительность эксплуатации датчика - 5 лет.
  • Наличие программируемых порогов.
  • Применение газоанализаторов без блоков пробоподготовки.
  • Широкий температурный диапазон.
  • Совместимость с ПЭВМ.
  • Наличие цифровой индикации.

Конструктивно газоанализаторы АКВТ состоят из:

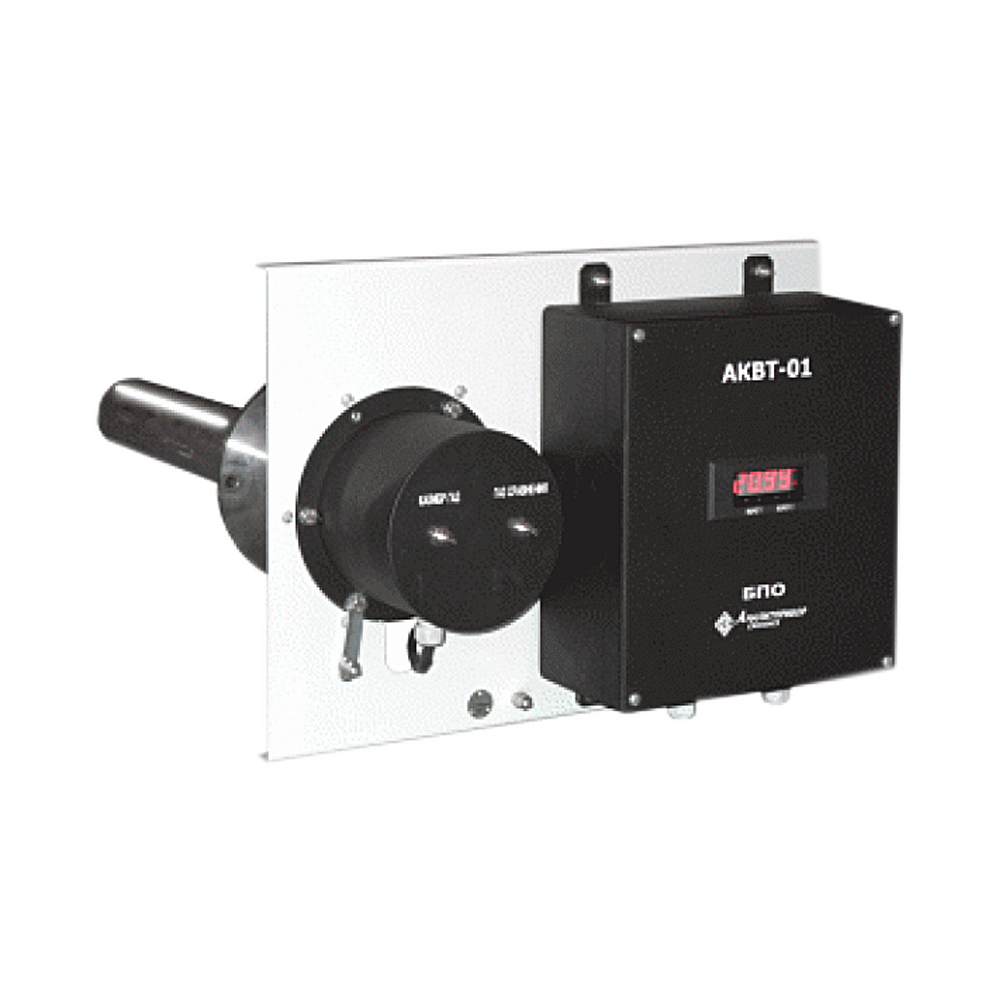

  • АКВТ-01: блока питания и обработки (БПО) и зонда, закрепленных на шасси.

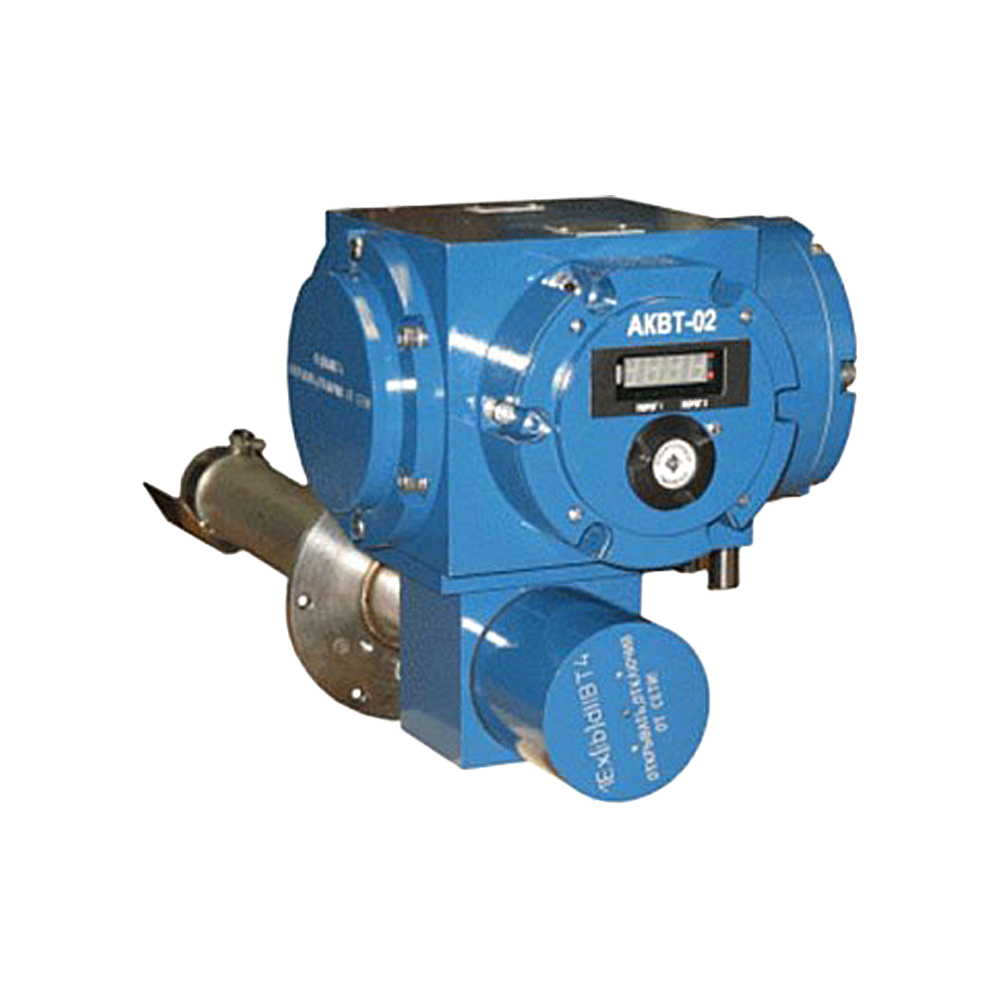

  • АКВТ-02: моноблока с зондом, погружаемым в газовый поток.

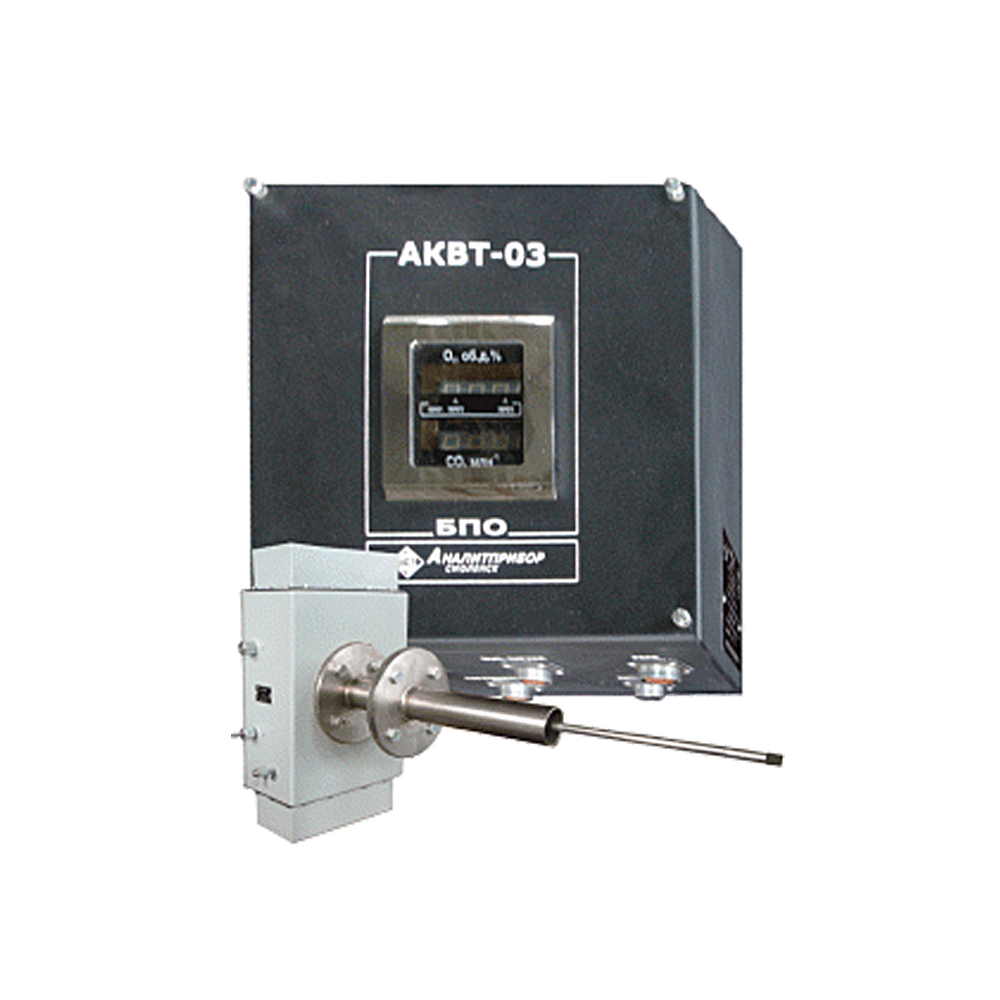

  • АКВТ-03: блока питания и обработки (БПО) и блока датчиков (БД).

В АКВТ-03 максимальная длина соединительного кабеля между БПО и БД не более 50 м.
В АКВТ-01 возможность разнесения БПО и зонда на расстояние до 125 м (по отдельному заказу).

Технические характеристики

Диапазоны измерений
O2 Кислород 0- 21% об. (АКВТ-01, АКВТ-02)
O2 Кислород 0-21% об. (АКВТ-03)
CO Углерода оксид (Угарный газ) 0-1000 млн-1
Погрешность измерений
O2 Кислород Цена единицы младшего разряда 0,01, предел основной абсолютной погрешности ±0,04 - для диапазона 0...2; ±(0,04+0,02(Ао-2)) - для диапазона 2...25
O2 Кислород Цена единицы младшего разряда 0,01, предел основной абсолютной погрешности ±0,08 - для диапазона 0,3...2; ±(0,08+0,04(Ао-2))- для диапазона 2...21
CO Углерода оксид (Угарный газ) Цена единицы младшего разряда 1, предел основной абсолютной погрешности ±50 - для диапазона 0...500; ±(50+0,1(Ао-500)) - для диапазона 500...1000
Пороги сигнализации
  • По О2 - порог1 – 4,3 % об.; порог2 – 8,1% об.
  • По СО - 500 млн-1
Принцип работы Электрохимический, термокаталитический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода
Выходные сигналы RS485, Токовый 0-5 мА, Токовый 4-20 мА
Диапазон рабочих температур -35...+70°С (АКВТ-01, АКВТ-02);

0...+70°С (АКВТ-03)
Исполнение по степени защиты IP54
Питание ~ 220 В
Габариты 260х450 х330 мм(АКВТ-01);

340х330х280 мм (АКВТ-02);

255х407х471 мм (АКВТ-03)

Стандартный комплект поставки

  • Газоанализатор АКВТ.
  • Комплект ЗИП.
  • Эксплуатационная документация.

Дополнительная комплектация, опции

  • Баллоны с ГСО и ПГС.
  • Вентиль точной регулировки ИБЯЛ.306577,002.
  • Индикатор расхода ИБЯЛ.418622.001.
  • Для АКВТ-01 и АКВТ-02:
    • Ячейка твердоэлектролитная ИБЯЛ.418421.035-03.
    • Датчик-зонд ИБЯЛ.418312.113 ... -03 (для АКВТ-02 длиной 200 ... 1530 соответственно).
    • Фильтр ИБЯЛ.711111.097.
  • Для АКВТ-03:
    • Датчик О2 ИБЯЛ.413425.006.
    • Датчик СО ИБЯЛ.413425.009.
    • Блок пробоотбора (водяной эжектор) ИБЯЛ.418311.049.
    • Блок пробоотбора (воздушный эжектор) ИБЯЛ.418311.049-01.
    • Блок пробоотбора (побудитель расхода) ИБЯЛ.418311.023-10.

Для работы с ПЭВМ поставляется по отдельному заказу CD-диск с программным обеспечением ИБЯЛ.431214.225 (описание порядка работы находится на носителе информации).
