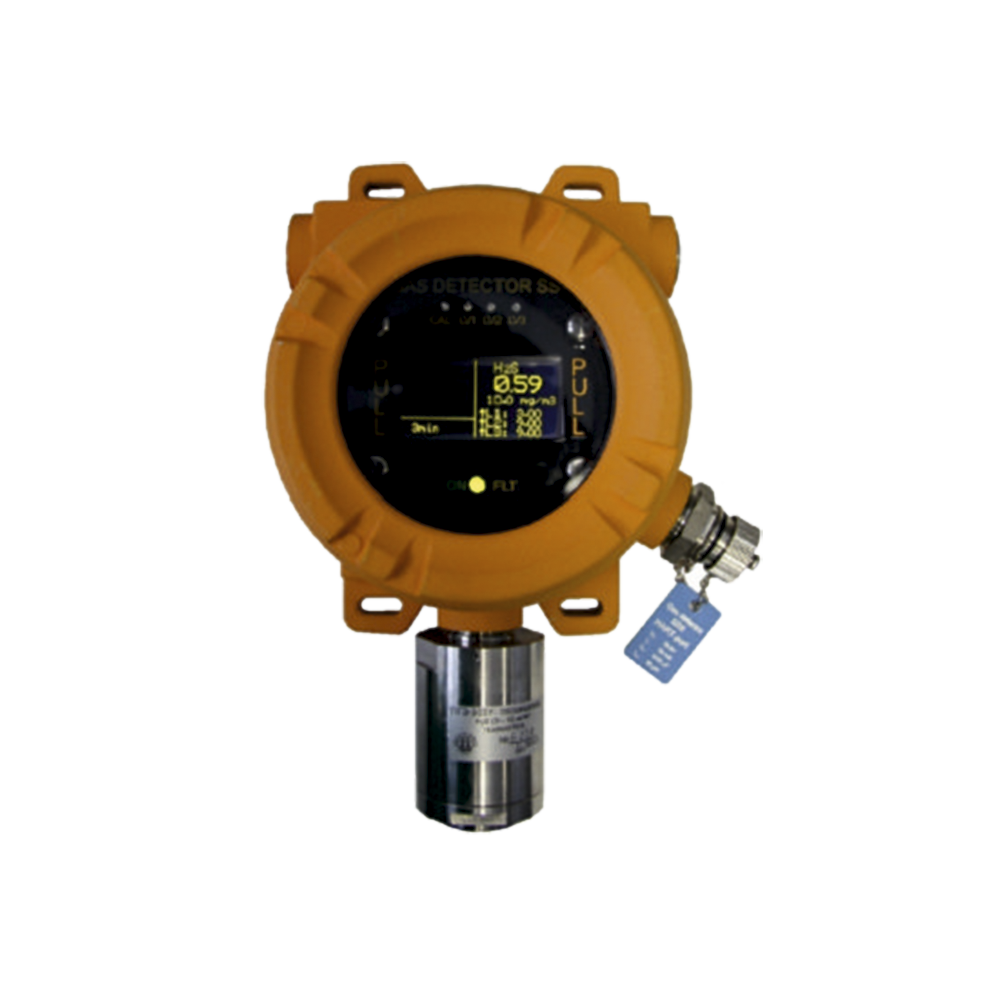

ССС-903МЕ газоанализаторы стационарные взрывозащищенные со сменными сенсорами

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H2 Ацетилен, C2H4 Этен (Этилен), C2H6S Этантиол (Этилмеркаптан), C3H8 Пропан, C4H8 Изобутилен, C6H6 Бензол, C6H14 Гексан, CH3SH Метантиол (Метилмеркаптан), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HF Гидрофторид (Фтороводород), HNO3 Азотная кислота, NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1 (опционально - 2)

Маркировка взрывозащиты: 1ExibdIICT6

Описание

Взрывозащищенные газоанализаторы ССС-903МЕ предназначены для непрерывного контроля загазованности воздуха рабочей зоны объектов нефтяной, газовой, химической и других промышленных отраслей и обеспечивают высокий уровень противоаварийной защиты и соответствие  методов  контроля  загазованности на объекте эксплуатации современным требованиям обеспечения безопасности и надежности. Газоанализаторы ССС-903МЕ являются стационарными одноканальными приборами непрерывного действия.

Газоанализаторы ССС-903МЕ могут применяться как самостоятельно, так и в составе многоканальных газоаналитических систем типа СГАЭС, совместно с пороговыми устройствами УПЭС-50.

Особенности и преимущества газоанализаторов ССС-903МЕ:

  • 3-х цветный индикатор состояния отображает режимы работы устройства («норма», «неисправность», «тревога»).
  • 3 светодиодных индикатора визуального контроля превышения установленных порогов загазованности и дополнительный светодиод режима калибровки.
  • Дисплей газоанализатора отображает результат измерений, химическую формулу определяемого компонента, единицы измерений, установленные значения порогов срабатывания сигнализации, графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (30 минут).

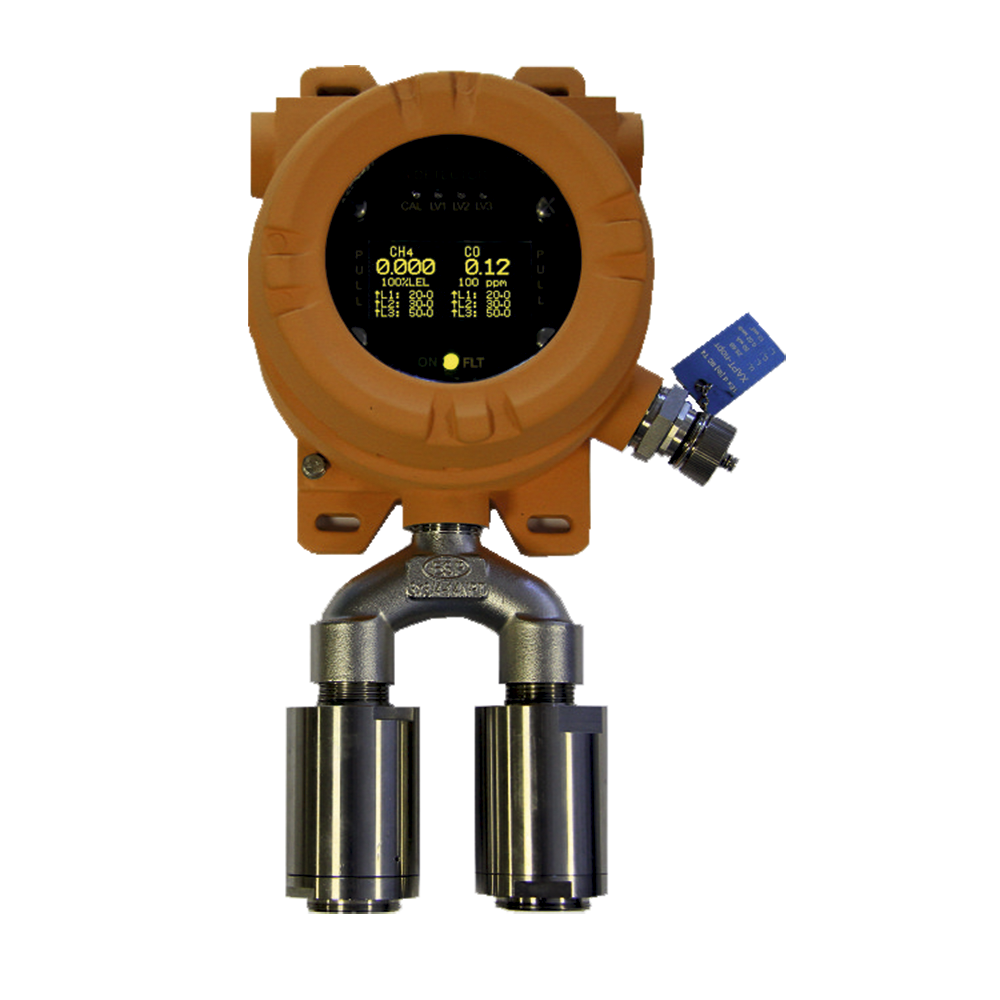

  • Возможность подключения двух сенсоров на разные компоненты с помощью "тройника".
  • Возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа, в полевых условиях (с использованием  HART-коммуникатора или магнитного ключа).
  • Опция «выносного сенсора» позволяет установить датчик (преобразователь газовый универсальный) в зоне затрудненного доступа и дистанционно контролировать его работоспособность.
  • Материал корпуса: алюминий или нержавеющая сталь.

Газоанализаторы ССС-903МЕ выпускаются во взрывозащищенном исполнении. Область применения ССС-903МЕ – взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасных зонах. В том числе – зоны 1 и 2 классов взрывоопасности, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:

  • на  буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
  • на нефте- и газоперекачивающих станциях магистральных нефте- и газопроводов;
  • у резервуаров хранения нефти и нефтепродуктов, а также сжиженного газа;
  • на предприятиях химической и металлургической промышленности лакокрасочных производствах, производствах удобрений и пластмасс;
  • на предприятиях топливно-энергетического комплекса, котельных;
  • на наливных эстакадах и морских терминалах и т. д.

Газоанализатор в исполнении ССС-903МЕ состоит из порогового устройства УПЭС (трансмиттера ССС) и преобразователей ПГО, ПГФ, ПГЭ, ПГТ.

Пороговое устройство УПЭС-903МЕ изготавливается в корпусах из нержавеющей стали или алюминиевых сплавов. Преобразователи газовые выпускаются в корпусах из нержавеющей стали. Конструктивно трансмиттер ССС представляет собой взрывонепроницаемую оболочку, состоящую из корпуса и завинчивающейся крышки. На корпусе расположен разъем для подключения HART-коммуникатора, внутри находятся клеммные соединители для подключения преобразователей, цепей питания и съема информации с его выходов («сухие» контакты реле неисправности; первого, второго и третьего порогов срабатывания сигнализации; аналоговый сигнал 4-20 мА; двухпроводная цепь стандартного цифрового канала связи RS-485). В корпусе трансмиттера устанавливается плата с графическим жидкокристаллическим дисплеем, обеспечивающим индикацию режимов и результатов измерений.

Преобразователи газовые универсальные в исполнении 903У состоят из корпуса, внутри которого находятся электронный модуль и сменный сенсор электрохимического,
инфракрасного или фотоионизационного типа. Специальный защитный фильтр обеспечивает необходимую защиту сенсора от пыли и повышенной влажности окружающей среды. Дополнительный кожух предотвращает поверхность сенсорной части преобразователя от механических повреждений, а также выполняет функцию калибровочной камеры.
Электрические соединения чувствительного элемента (сенсора) внутри корпуса первичного преобразователя ПГУ выполнены по схеме «искробезопасная электрическая
цепь».

Принцип действия газоанализатора ССС-903МЕ:

  • с преобразователем ПГТ на горючие газы в воздухе – термокаталитический;
  • с преобразователем ПГО на горючие газы и диоксид углерода – оптический;
  • с преобразователем ПГЭ на токсичные газы, водород, кислород – электрохимический;
  • с преобразователем ПГФ на токсичные газы – фотоионизационный.

Трансмиттер ССС является универсальным пороговым устройством для визуализации сигналов загазованности, принимаемых от сменных газовых преобразователей (и/или
газоанализаторов, подключенных в режиме «выносного» сенсора) и дальнейшей передачи этих сигналов на внешнее оборудование автоматического контроля и сигнализации. Результаты  измерения газовой концентрации снимаются со стандартных выходов трансмиттера в виде аналогового токового сигнала 4-20 мА, данных цифрового канала связи RS-485, а также по HART-интерфейсу. Контакты реле «сухой контакт» автоматически срабатывают при превышении установленных порогов загазованности (отдельно для каждого из 3-х порогов срабатывания); режим неисправности идентифицируется срабатыванием контактов реле «неисправность».

Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора ССС-903МЕ.

Исполнение газоанализатора и тип преобразователя Компонент Диапазон измерений Пределы допускаемой основной погрешности
Объемной доли Массовой концентрации Абсолютной Относительной

ССС-903МЕ-ПГТ-903У-метан

СН4

0-2,2 % об.

-

±0,22 % об.

-

ССС-903МЕ-ПГО-903У-метан СН4 0-4,4 % об. - ±0,22 % об. ±10 %

ССС-903МЕ-ПГТ-903У-пропан

С3Н8 0-0,85 % об. - ±0,085 % об. -
CСС-903МЕ-ПГО-903У-пропан С3Н8 0-1,7 % об. - ±0,085 % об. ±10 %

ССС-903МЕ-ПГТ-903У-гексан

ССС-903МЕ-ПГО-903У-гексан

С6Н14 0-0,5 % об. - ±0,05 % об. -

ССС-903МЕ-ПГТ-903У-ацетилен

ССС-903МЕ-ПГО-903У-ацетилен

C2H2 0-1,15 % об. -  ±0,115 % об. -

ССС-903МЕ-ПГО-903У-диоксид углерода

СО2 0-2 % об. - ±(0,03+0,05СХ) % об. -

ССС-903МЕ-ПГО-903У-диоксид углерода

СО2

0-5 % об.

-

±(0,03+0,05СХ) % об.

-

ССС-903МЕ-ПГФ-903У-изобутилен-0-20 i-С4Н8 0-19,3 млн-1 0-45 мг/м3 ±12 мг/м3 -
ССС-903МЕ-ПГФ-903У-изобутилен-0-200 i-С4Н8

0-43 млн-1

43-172 млн-1

0-100 мг/м3

100-400 мг/м3

 ±25 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГФ-903У-изобутилен-0-2000 i-С4Н8

0-43 млн-1

43-300 млн-1

0-100 мг/м3

100-700 мг/м3

 ±25 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГФ-903У-этилен С2Н4

0-86 млн-1

86-171 млн-1

0-100 мг/м3

100-200 мг/м3

 ±25 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГФ-903У-бензол С6Н6

0-1,5 млн-1

1,5-9,3 млн-1

0-5 мг/м3

5-30 мг/м3

±1,25 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГФ-903У-метилмеркаптан СН3

0-0,4 млн-1

0,4-4,0 млн-1

0-0,8 мг/м3

0,8-8,0 мг/м3

±0,2 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГФ-903У-этилмеркаптан С2Н5

0-0,4 млн-1

0,4-3,9 млн-1

0-1,0 мг/м3

1,0-10,0 мг/м3

±0,25 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГT-903У-водород  Н2 0-2 % об. - ±(0,2+0,04СХ) % об. -
ССС-903МЕ-ПГЭ-903У-кислород О2 0-30 % об. - ±(0,2+0,04СХ) % об. -
ССС-903МЕ-ПГЭ-903У-оксид углерода СО

0-17 млн-1

17-103 млн-1

0-20 мг/м3

20-120 мг/м3

±5 мг/м3

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-сероводород-10 H2S

0-2,1 млн-1

2,1-7 млн-1

0-3,0 мг/м3

3,0-10 мг/м3

± 0,75 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-сероводород-45 H2S

0-7 млн-1

7-32 млн-1

0-10 мг/м3

10-45 мг/м3

± 2,5 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-сероводород-85 H2S

0-7 млн-1

7-61 млн-1

0-10 мг/м3

10-85 мг/м3

± 2,5 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-сероводород-20 H2S

0-7 млн-1

7-20 млн-1

0-10 мг/м3

10-28,3 мг/м3

± 2,5 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-сероводород-50 H2S

0-7 млн-1

7-50 млн-1

0-10 мг/м3

10-70,7 мг/м3

± 2,5 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-сероводород-100 H2S

0-7 млн-1

7-100 млн-1

0-10 мг/м3

0-141,4 мг/м3

± 2,5 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-диоксид азота NO2

0-1 млн-1

1-10,5 млн-1

0-2 мг/м3

2-20 мг/м3

±0,5 мг/м3

-

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-диоксид серы SO2

0-3,8 млн-1

3,8-18,8 млн-1

0-10 мг/м3

10-50 мг/м3

±2,5 мг/м3

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-аммиак-0-70 NH3

0-28 млн-1

28-99 млн-1

0-20 мг/м3

20-70 мг/м3

±5 мг/м3

-

 ±25 %

ССС-903МЕ-ПГЭ-903У-аммиак-0-500 NH3

0-99 млн-1

99-707 млн-1

0-70 мг/м3

70-500 мг/м3

Не нормирована

-

-

± 25 %

ССС-903МЕ-ПГЭ-903У-хлор Cl2

0-0,33 млн-1

0,33-10 млн-1

0-1 мг/м3

1-30 мг/м3

±0,25 мг/м3

-

-

±25 %

ССС-903МЕ-ПГЭ-903У-хлорид водорода HCl

0-3,3 млн-1

3,3-30 млн-1

0-5 мг/м3

5-45 мг/м3

±0,75 мг/м3

-

-

±25 %

ССС-903МЕ-ПГЭ-903У-фторид водорода HF

0-0,6 млн-1

0,6-10 млн-1

0-0,5 мг/м3

0,5-8,2 мг/м3

±0,12 мг/м3

-

-

±25 %

ССС-903МЕ-ПГО-903У-нефтепродукты Пары бензинов, дизтоплива, керосина, уайт-спирита, реактивного топлива 0-50% НКПР ±5%НКПР -
ПГЭ-903У-азотная кислота HNO3

0-0,8 млн-1

0,8-8,0 млн-1

0–2 мг/м3

2–20 мг/м3

±0,5 мг/м3

-

±25 %

Примечания:

  • СX – значение концентрации определяемого компонента на входе датчика газоанализатора.
  • Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.
  • Диапазон показаний объемной доли изобутилена для газоанализатора с преобразователем ПГФ- 903У-изобутилен-0-2000: от 0 до 2000 млн-1.
  • Диапазон показаний объемной доли метана для газоанализаторов с преобразователями ПГТ-903У-метан: от 0 до 4,4 % об.
  • Диапазон показаний объемной доли пропана для газоанализаторов с преобразователями ПГТ-903У-пропан: от 0 до 1,7 % об.
  • Диапазон показаний объемной доли водорода для газоанализаторов с преобразователями ПГЭ-903У-водород-4, ПГТ-903У-водород-4: от 0 до 4 % об.
  • Газоанализаторы в исполнении ССС-903МЕ-нефтепродукты калибруются по какому-либо одному из определяемых компонентов: бензин неэтилированный по ГОСТ Р 51866-2002; топливо дизельное по ГОСТ 305-2013; керосин по ГОСТ Р 52050-2006; уайт-спирит по ГОСТ 3134-78; топливо для реактивных двигателей по ГОСТ 10227-2013; бензин автомобильный по ГОСТ Р 51866-2002; бензин авиационный по ГОСТ 1012-2013.
  • Для модификации ПГЭ-903У-азотная кислота пересчет значений объемной доли Х (млн-1) в массовую концентрацию С (мг/м3) проводят с использованием коэффициента, равного 2,62 (при условиях 20 °С и 101,3 кПа по ГОСТ 12.1.005-88).

Технические характеристики

Пороги сигнализации

3 порога сигнализации.

Принцип работы Термокаталитический, электрохимический, ИК оптический, фотоионизационный
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы HART, RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -40...+75 °С
Исполнение по степени защиты IP66
Питание = 24 В
Габариты УПЭС-903МЕ - 167×186×100 мм; преобразователей: 143×d50 мм
Вес УПЭС-903МЕ (нержавеющая сталь) - 5,2 кг; УПЭС-903МЕ (алюминий) - 2,1 кг; преобразователь - 0,65 кг.

Стандартный комплект поставки

  • Пороговое устройство УПЭС-903МЕ.
  • Преобразователи ПГТ-903У, ПГО-903У, ПГФ-903У, ПГЭ-903У (согласно заявке заказчика).
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект принадлежностей.
