АВП-12Г анализатор водорода переносной взрывозащищенный

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Тип: Переносной

Режим работы: Непрерывный

Наименования контролируемых компонентов: H2 Водород

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibIICT6

Цена (без учета НДС): 127700,00 pуб.

Описание

Портативный газоанализатор водорода АВП-12Г во взрывозащищенном исполнении с уровнем взрывозащиты «искробезопасная электрическая цепь» уровня «ib» для смеси газов и паров с воздухом категории IIC групп Т1…Т6, в комплекте с амперометрическим сенсором АСрH2-02 предназначен для определения объемного содержания водорода и/или его парциального давления в газовых средах во взрывоопасных зонах согласно ГОСТ Р 30852.9, ГОСТ Р 30852.13.

Анализатор дымовых газов АВП-12Г применяется для определения утечек водорода в электролизных, в системах охлаждения генераторов, в емкостях с жидкими ядерными отходами, а также для мониторинга состава воздуха промышленной зоны с целью обеспечения пожаро- взрывобезопасных условий производства. Используется для периодического и оперативного контроля водорода химико-технологических процессов крекинга нефти, синтеза неорганических и органических соединений.

Сенсор АСрH2-02 представляет собой электролитическую ячейку, образованную электродной системой - катодом и анодом. Электрохимическая ячейка отделена от анализируемой среды газопроницаемой мембраной. Сенсор устанавливается в проточную измерительную камеру.

Принцип действия анализатора АВП-12Г основан на поляризации анода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии водорода из исследуемой жидкости и последующей электрохимической реакции его окисления.

Анализатор может комплектоваться устройством подготовки газовой пробы УПГП-01. С помощью этого устройства осуществляется всасывание и охлаждение анализируемого газа с последующим отделением сконденсированной влаги и нагнетанием в измерительную камеру.

Особенности газоанализатора АВП-12Г:

  • Амперометрические сенсоры (АС) обладают улучшенными метрологическими и эксплуатационными характеристиками, неограниченным сроком службы, высокой надежностью, простотой в обслуживании и работе. Параметры каждого варианта исполнения АС оптимизированы для решения конкретных задач аналитического контроля водорода, а их конструкции разработаны с учетом специфики проведения измерений в различных областях.
  • Многофункциональные возможности анализатора позволяют проводить измерение парциального давления и концентрации водорода в любой выбранной оператором единице измерения, а также измерение температуры (в диапазоне 0...+50oС).
  • Благодаря оригинальной конструкции сенсора и очень низкому потреблению водорода из анализируемой среды амперометрическим сенсором, обеспечивается “неразрушающий контроль” анализируемой пробы, высокая точность, достоверность и экспрессность измерений, высокая селективность и стабильность показаний.
  • Коррекция барометрического давления или высоты над уровнем моря.
  • Возможность выбора удобной для оператора единицы измерения.
  • Световая и звуковая сигнализация при выходе показаний из заданных пределов.
  • Графический дисплей размера 80х50 мм с подсветкой для отображения показаний.
  • Возможность дистанционной передачи информации по интерфейсу RS-232.
  • Запись отсчетов показаний во внутреннюю энергонезависимую память в ручном режиме «Блокнот» и в непрерывном периодическом режиме «Протоколирование».
  • Самодиагностика. Удобный интерфейс. Простой и удобный монтаж.
  • Герметичность корпуса, степень пылевлагозащиты IP-65.
  • Наличие методического и метрологического обеспечения измерений.

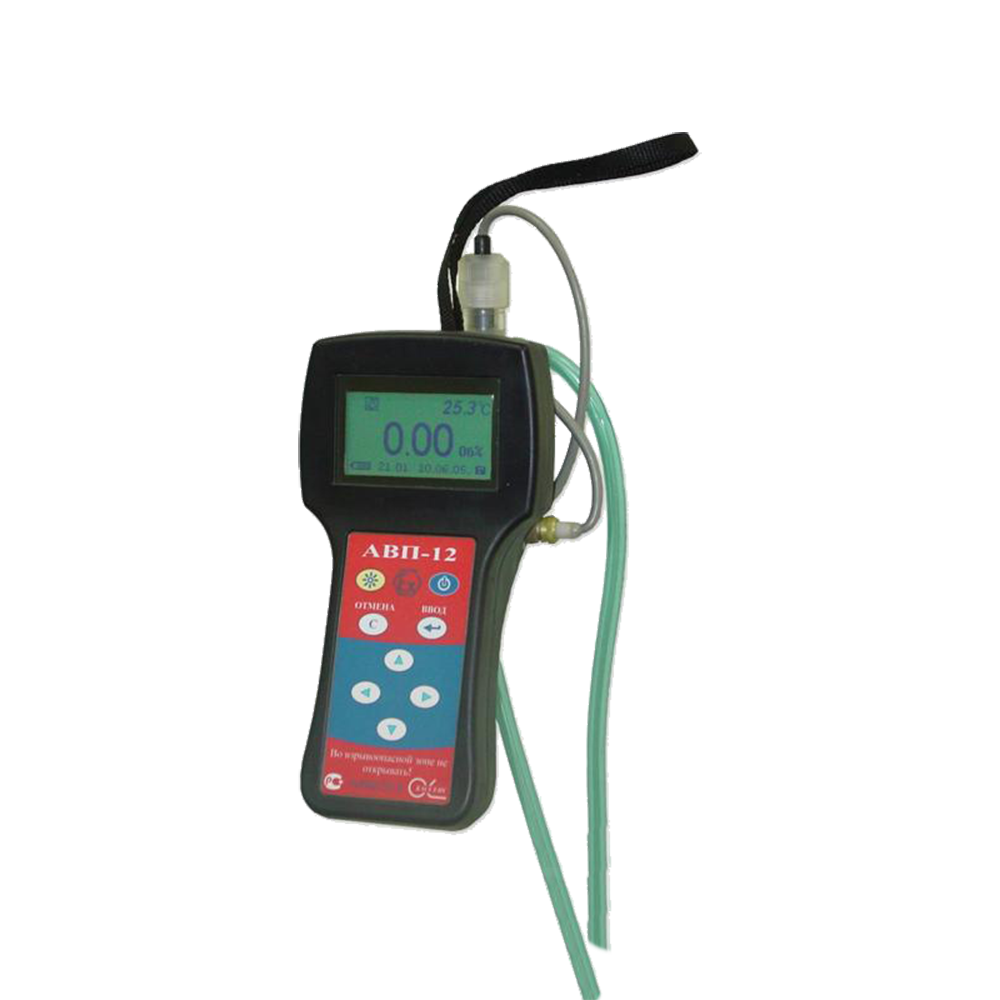

Анализатор АВП-12Г состоит из измерительного устройства и амперометрического сенсора. Измерительное устройство имеет прочный, литой водонепроницаемый корпус степени пылевлагозащиты IP-65. На лицевой панели расположены графический дисплей и клавиатура. Дисплей  имеет подсветку, что облегчает пользование анализатором в затемненных помещениях. Корпус анализатора состоит из двух отсеков, герметично соединенных между собой. На боковой поверхности нижнего отсека с левой стороны расположены гнезда для подключения блока питания и кабеля канала RS-232. С правой стороны расположен разъём для подключения амперометрического сенсора. Для укладки кабеля сенсора предусмотрена катушка. Для крепления измерительной камеры предусмотрен держатель, закрепленный на катушке. Для крепления анализатора на пробоотборных точках или «по месту» измерения предназначен ремешок, закрепленный под катушкой на нижнем отсеке анализатора.

Время установления рабочего режима после включения - не более 5 мин.

Время установления 90% показаний при скачкообразном изменении концентрации водорода при 25oС - не более 30 с.



Технические характеристики

Диапазоны измерений
H2 Водород 0-100% об., парциального давления: 0 - 2000 мм. рт. ст. или 0 - 200 кПа
Погрешность измерений
H2 Водород ±(0,1+0,03*А) в диапазоне 0-20 % об.; ±(0,05*А-0,3) в диапазоне 20-100 % об.; А - измеренная концентрация
Пороги сигнализации

Два порога - на понижение и на повышение. Устанавливаются потребителем.

Принцип работы Электрохимический (амперометрический)
Способ отбора пробы Принудительный/Внешний побудитель расхода
Выходные сигналы RS232
Климатическое исполнение У3
Диапазон рабочих температур -20...+60°С (для анализируемой среды: 0...+50°С)
Исполнение по степени защиты IP65
Габариты 220 х 100 х 60 мм (измерительное устройство); 100 х 90 х 30 мм (измерительная камера); d16 х 80 мм (сенсор)
Вес 1,2 кг

Структура обозначения, пример заказа

АВП
1
2
Г

Шифр области применения (Г - газоанализатор)

Шифр переносного исполнения (1 - стационарное)

Шифр взрывозащищенного исполнения (0 - общепромышленное)

Обозначение модели анализатора

Стандартный комплект поставки

  • Измерительное устройство АВП-12Г.
  • Амперометрический сенсор.
  • Измерительная камера (ИКПГ или ИКДГ) с держателем, присоединительными трубками и переходниками.
  • ЗИП.
  • Зарядное устройство (блок питания).
  • Паспорт, Руководство по эксплуатации, Методика поверки.

Дополнительная комплектация, опции
