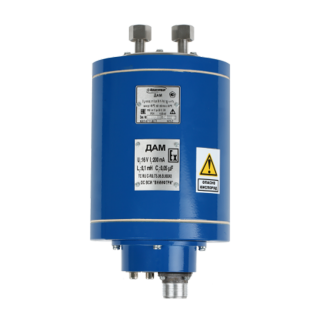

ДАМ датчики-газоанализаторы термомагнитные
Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода
Тип: Стационарный/Одноканальный
Количество каналов: 1
Режим работы: Непрерывный
Наименования контролируемых компонентов: CO2 Углерода диоксид (Двуокись углерода, углекислый газ), D2 Дейтерий, H2 Водород, O2 Кислород
Количество контролируемых компонентов (одним прибором): 1
Маркировка взрывозащиты: 1ExdibIICT6
Цена (без учета НДС): По запросу руб.
Описание
Газоанализаторы ДАМ предназначены для постоянного автоматического контроля одного из компонентов (кислорода, водорода, диоксида углерода или дейтерия) в воздухе рабочей зоны в помещениях или наружных установках, а также для контроля технологических сред в различных производствах промышленных предприятий.
Стационарные газоанализаторы ДАМ могут использоваться во взрывоопасных зонах, работать в составе систем контроля, совместно с блоками питания и сигнализации типа БПС-21М.
Особенности датчиков-газоанализаторов ДАМ:
- Термомагнитные газоанализаторы ДАМ в исполнениях ИБЯЛ.407111.002, -01 и -02 предназначены для работы только с блоками питания и сигнализации БПС-21 (эти блоки в настоящее время не производятся); датчики-газоанализаторы ДАМ в исполнениях ИБЯЛ.407111.002-03, -04…-049 – для работы с блоками питания и сигнализации БПС-21М.
- Газоанализаторы имеют унифицированный токовый сигнал (4 - 20) мА, гальванически развязанный от цепи питания газоанализатора (за исключением модификаций ИБЯЛ.407111.002, -01, -02). Газоанализаторы ИБЯЛ.407111.002 -03...-49 имеют канал связи с ПЭВМ по интерфейсу RS-485, протокол связи MODBUS-RTU.
- Длина трехпроводной линии связи при установке газоанализаторов во взрывоопасных зонах и работе совместно с блоком БПС-21, не более 1 км (при электрической емкости не более 0,25 мкФ; индуктивности не более 1 мГн, омическое сопротивление 7 Ом на жилу).
Технические характеристики
| Принцип работы | Термомагнитный, термокондуктометрический |
| Способ отбора пробы | Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода |
| Выходные сигналы | RS232, RS485, Токовый 4-20 мА |
| Климатическое исполнение | УХЛ4 |
| Диапазон рабочих температур | +1...+50°С; -40...+50°С (для исполнений ИБЯЛ.407111.002-15, -16) |
| Исполнение по степени защиты | IP54 |
| Питание | = 11...36 В |
| Габариты | 165х130х250 мм (ИБЯЛ.407111.002-03 …-17, ИБЯЛ.407111.002-42 …-46); 165х130х280 мм (ИБЯЛ.407111.002-18 …-41, ИБЯЛ.407111.002-47 …-49); 165х130х235 мм (ИБЯЛ.407111.002-15,-16); 165х130х265 мм (ИБЯЛ.407111.002-22…24) |
| Вес | Не более 5,0 кг |
Варианты исполнения
|
Обозначение |
Определяемый компонент |
Диапазон измерений, % об. |
Пределы допускаемой основной приведенной погрешности, % |
Состав анализируемой среды |
| ДАМ-O2-30 ИБЯЛ.407111.002 | O2 | 0 - 30 | ±2,5 | Кислород - воздух |
| ДАМ-O2-30Н ИБЯЛ.407111.002-01 | 0 - 30 | ±2,5 | Кислород - воздух | |
| ДАМ-O2-10 ИБЯЛ.407111.002-02 | 0 - 10 | ±7,5 | Кислород - ацетилен | |
|
ДАМ-O2-2 ИБЯЛ.407111.002-03 |
O2 |
0 – 2 |
±6,0 |
Кислород - аргон |
|
ДАМ-O2-5 ИБЯЛ.407111.002-04 |
0 – 5 |
±2,5 |
Кислород-азот |
|
|
ДАМ-O2-5 ИБЯЛ.407111.002-05 |
0 – 5 |
±4,0 |
||
|
ДАМ-O2-10 ИБЯЛ.407111.002-06 |
0 – 10 |
±4,0 (±2,5)* |
||
|
ДАМ-O2-30 ИБЯЛ.407111.002-07 |
0 – 30 |
±4,0 (±2,5)* |
||
|
ДАМ-O2-50 ИБЯЛ.407111.002-08 |
0 – 50 |
±4,0 (±2,5)* |
||
|
ДАМ-O2-30 ИБЯЛ.407111.002-09 |
15 – 30 |
±4,0 (±2,5)* |
||
|
ДАМ-O2-2 ИБЯЛ.407111.002-10 |
O2 |
0 – 2 |
±4,0 |
Кислород - дымовые газы** |
|
ДАМ-O2-5 ИБЯЛ.407111.002-11 |
0 – 5 |
(±2,5)* |
||
|
ДАМ-O2-5 ИБЯЛ.407111.002-12 |
0 – 5 |
±4,0 |
||
|
ДАМ-O2-10 ИБЯЛ.407111.002-13 |
0 – 10 |
(±2,5)* |
||
|
ДАМ-O2-10 ИБЯЛ.407111.002-14 |
0,0 – 10 |
±4,0 |
||
|
ДАМ-O2-21 ИБЯЛ.407111.002-15 |
0,0 – 21 |
±2,5 |
Кислород - воздух |
|
|
ДАМ-O2-30 ИБЯЛ.407111.002-16 |
0,0 – 30 |
±4,0 (±2,5)* |
||
|
ДАМ-O2-10 ИБЯЛ.407111.002-17 |
0 – 10 |
±7,5 |
Кислород - ацетилен |
|
|
ДАМ-H2-1 ИБЯЛ.407111.002-18 |
Н2 |
0 – 1 |
±5,0 |
Водород-азот |
|
ДАМ-H2-2 ИБЯЛ.407111.002-19 |
0 – 2 |
±4,0 |
||
|
ДАМ-H2-3 ИБЯЛ.407111.002-20 |
0 – 3 |
±5,0 (±2,5)* |
||
|
ДАМ-H2-60-100 ИБЯЛ.407111.002-21 |
60 – 100 |
±5,0 (±2,5)* |
||
|
ДАМ-H2-1 ИБЯЛ.407111.002-22 |
0 – 1 |
±10,0 |
Водород - воздух |
|
|
ДАМ-H2-2 ИБЯЛ.407111.002-23 |
0 – 2 |
±4,0 |
||
|
ДАМ-H2-3 ИБЯЛ.407111.002-24 |
0 – 3 |
±4,0 |
||
|
ДАМ-H2-1 ИБЯЛ.407111.002-25 |
0 – 1 |
±5,0 |
Водород - кислород |
|
|
ДАМ-H2-2 ИБЯЛ.407111.002-26 |
0 – 2 |
±5,0 |
||
|
ДАМ-H2-3 ИБЯЛ.407111.002-27 |
0 – 3 |
±5,0 |
||
|
ДАМ-H2-50-100 ИБЯЛ.407111.002-28 |
50 – 100 |
±5,0 (±2,5)* |
Водород - углеводороды |
|
|
ДАМ-H2-70-100 ИБЯЛ.407111.002-29 |
70 – 100 |
±5,0 (±2,5)* |
||
|
ДАМ-О2-1 ИБЯЛ.407111.002-30 |
O2 |
0 – 1 |
±5,0 |
Кислород- водород |
|
ДАМ-О2-2 ИБЯЛ.407111.002-31 |
0 – 2 |
±5,0 |
||
|
ДАМ-О2-3 ИБЯЛ.407111.002-32 |
0 – 3 |
±5,0 |
||
|
ДАМ-CО2-10 ИБЯЛ.407111.002-33 |
СO2 |
0 – 10 |
±10,0 |
Диоксид углерода - азот |
|
ДАМ-CО2-20 ИБЯЛ.407111.002-34 |
0 – 20 |
±5,0 |
||
|
ДАМ-CО2-40 ИБЯЛ.407111.002-35 |
0 – 40 |
±5,0 |
||
|
ДАМ-CО2-30-50 ИБЯЛ.407111.002-36 |
30 – 50 |
±5,0 |
||
|
ДАМ-CО2-40-100 ИБЯЛ.407111.002-37 |
40 – 100 |
±5,0 |
||
|
ДАМ-О2-1 ИБЯЛ.407111.002-38 |
O2 |
0 – 1 |
±5,0 |
Кислород- дейтерий |
|
ДАМ-О2-3 ИБЯЛ.407111.002-39 |
0 – 3 |
±5,0 |
||
|
ДАМ-D-1 ИБЯЛ.407111.002-40 |
Дейтерий |
0 – 1 |
±5,0 |
Дейтерий - кислород |
|
ДАМ-D-3 ИБЯЛ.407111.002-41 |
0 – 3 |
±5,0 |
||
|
ДАМ-О2-2 ИБЯЛ.407111.002-42 |
O2 |
0 – 2 |
±4,0 |
Кислород - дымовые газы*** |
|
ДАМ-О2-5 ИБЯЛ.407111.002-43 |
0 – 5 |
(±2,5)* |
||
|
ДАМ-О2-10 ИБЯЛ.407111.002-44 |
0 – 10 |
(±2,5)* |
||
|
ДАМ-О2-5 ИБЯЛ.407111.002-45 |
0 – 5 |
±5,0 |
||
|
ДАМ-О2-10 ИБЯЛ.407111.002-46 |
0 – 10 |
±5,0 |
||
|
ДАМ-H2-80-100 ИБЯЛ.407111.002-47 |
Н2 |
80 – 100 |
±5,0 (±2,5)* |
Водород-азот |
|
ДАМ-H2-90-100 ИБЯЛ.407111.002-48 |
90 – 100 |
±5,0 (±2,5)* |
||
|
ДАМ-H2-95-100 ИБЯЛ.407111.002-49 |
95 - 100 |
±5,0 (±2,5)* |
Примечания:
* Определяется при заказе газоанализатора.
** Состав дымовых газов:
- Объемная доля водорода (Н2) - до 1%.
- Объемная доля метана (СН4) - до 1%.
- Объемная доля диоксида углерода (СО2) - до 25%.
- Азот (N2) - остальное.
*** Состав дымовых газов:
- Объемная доля водорода (Н2) - до 1%.
- Объемная доля метана (СН4) - до 1%.
- Объемная доля диоксида углерода (СО2) от 7 до 13%.
- Азот (N2) - остальное.
Стандартный комплект поставки
- Датчик-газоанализатор ДАМ.
- Комплект ЗИП.
- Техническая документация.
Дополнительная комплектация, опции
- Баллоны с ГСО-ПГС.
- Вентиль точной регулировки (ИБЯЛ.306577.002), трубка ПВХ 4х1,5.
- Индикатор расхода (ИР - ИБЯЛ.418622.003-05).
- Блок местной сигнализации (БМС).
- Блок питания и сигнализации (БПС-21М - ИБЯЛ.411111.042).
- Система СКАПО с шинной архитектурой.
- Брызгозащитный козырек для дополнительной защиты газоанализатора от брызг.
- Побудитель расхода ПР-7В во взрывозащищенном исполнении.
- Пульт контроля (ИБЯЛ.422411.005) для газоанализаторов ИБЯЛ.407111.002-03...-49 и выносной блок управления и индикации (ИБЯЛ.421.252.001-01) для газоанализаторов ИБЯЛ.407111.002,-01,-02, предназначенные для корректировки газоанализаторов по ГСО-ПГС, тестирования неисправности.
